Correlatore Correlux P2

 Correlatore digitale per l’individuazione di perdite idriche lungo le tubazioni

correlux P2

  • Semplicità d’uso
  • Struttura robusta
  • Ideale per tubature plastiche

Funzionamento
Il correlatore Correlux P2 è usato per la localizzazione di perdite idriche lungo le tubazioni dell’acqua potabile. L’acqua sotto pressione che fuoriesce da un foro origina un rumore che si propaga lungo entrambe le direzioni della tubazione. Il rumore viene registrato da due sensori, opportunamente applicati lungo la tubazione, (es: valvole, idranti, saracinesche) quindi amplificato e trasmesso al correlatore. Correlux P2 compara entrambi i segnali (correlazione) e calcola l’esatta distanza del punto di perdita dal punto ove sono stati posizionati i sensori, in base alla velocità di propagazione del rumore e alla lunghezza del tratto sotto esame.

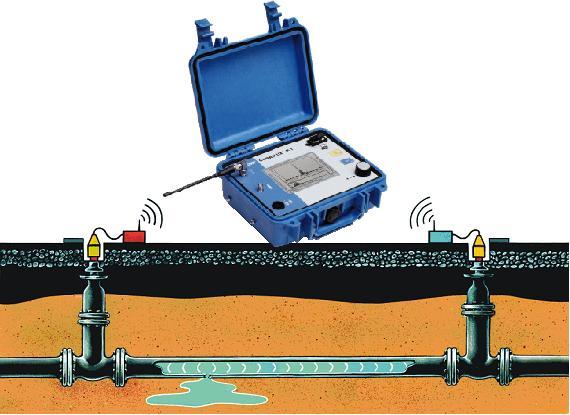

correlux P2 funzionamentoSemplicità d’uso

  • Semplice programmazione tramite tasto polifunzionale
  • Struttura robusta e compatta
  • Display dalle grandi dimensioni, contrasto elevato, display VGA con visibilità ottimale anche in condizione di poca luce
  • Trasmissione radio 500 mW, ottimale per comunicazione a elevate distanze
  • Trasmettitore con connettore cuffie per auscultare il punto di perdita. Visualizzazione grafica e numerica del rumore per una veloce prelocalizzazione.
  • Possibilità di ricaricare l’intero sistema dalla valigia di trasporto tramite connessione a rete oppure con alimentazione 12 V. Ricarica diretta dei singoli moduli usando il connettore predisposto per le cuffie.
  • Connessioni antenna e sensori ottimizzate; non è necessario disassemblare tali componenti durante le fasi di trasporto.
  • Disponibilità di un esteso numero di accessori

Caratteristiche tecniche principali

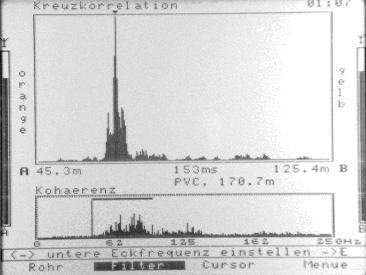

  • correlux P2 schermoRappresentazione simultanea della curva di correlazione e dello spettro di coerenza (Analisi FFT) veloce ottimizzazione dei filtri senza dover uscire dalla schermata di misura
  • Impostazione dei filtri 0 – 4000 Hz automatica e manuale
  • Correlazione automatica per la localizzaione di perdite su tratti campione
  • Correlazione con materiali misti, inserimento fino a 6 differenti tratti di tubazione
  • Misura della velocità di trasmissione del rumore lungo tubazioni i cui dati sono sconosciuti
  • Rappresentazione ottimizzata della curva di correlazione. Misura in continuo e mediata.
  • Sensori attivi di tipo piezoceramico, ottimali per condotte di tipo plastico
  • Memorizzazione delle curve e software per la gestione dei dati
  • Aggiornamento del software tramite porta RS 232

Dati tecnici

Correlatore DK P-2
Processore: Processore RISC per uso interfaccia, Processore DSP per elaborazione segnale
Dispaly: 320 x 240 Pixel, ¼ - VGA mocromatico
Inserimento dati: Singola manopola con funzione Enter
Memoria: 10 curve comprensive di commento
Alimentazione: Accumulatori, caricabatteria 12 V (presa accendisigari) dalla rete 230 V
Autonomia/ Tempo di carica:> 18 ore/ < 3 ore
Porte seriali: RS 232 (Aggiornamento, Trasferimento dati, Stampa tramite PC)
Connessioni: Sensori/ Idrofono/Antenna/ Cuffie/ Caricabatteria, Fondo valigia di trasporto con contatto per ricarica elementi
Classe di protezione: IP 67
Temperatura di lavoro: da -20°C a +50°C
Dimensioni/Peso: (270x130x240) mm/ 2,3 Kg

Trasmettitore TR A/TR B
Display: LCD 2 x 16 caratteri
Indicazioni: Carica accumulatori, picco max di rumore, condizioni apparecchio
Tasti: ON/OFF/Illuminazione/Trasmettitore ON – OFF/Automatico/Manuale/Amplificazione
Frequenza di lavoro: 433 MHz
Potenza di trasmissione: 500 mW
Autonomia tempo di carica:>18 ore/ < 3 ore
Alimentazione: Accumulatori NiMH, caricabatteria 12 V (presa accendisigari) dalla rete 230 V
Connessioni: Sensori/ Idrofono/Antenna/ Cuffie/ Caricabatteria
Classe di protezione: IP 68 in servizio
Temperatura di esercizio: da -20°C a +50°C
Peso: 1,3 Kg
Dimensioni/Peso: (190x134x180) mm/ 1,7 Kg

Sensore PAM CORR
Sensore PAM CORR: Sensore piezoceramico con amplificatore attivo
Cavo di collegamento: Cavo in silicone altamente flessibile
Adattatore: Adattatore magnetico
Temperatura di esercizio: da –20°C a +80°C
Dimensioni/Peso 38 x 78 mm/ 0,4 Kg
Classe di protezione: IP 68

Dotazione

Correlux Hardware P2 Basic P2 Standard P2 Pro
DK P2 Correlatore
TR A Trasmettitore + Sensore
TR B Trasmettitore + Sensore Opzione Opzione
Cuffie
Microfono a pavimento   Opzione
Valigia di trasporto Opzione
Idrofoni Opzione Opzione Opzione
Carica batterie 12 V Opzione Opzione Opzione

Software
Funzione geofono   Opzione
Memorizzaione curve   Opzione
PC Software   Opzione
