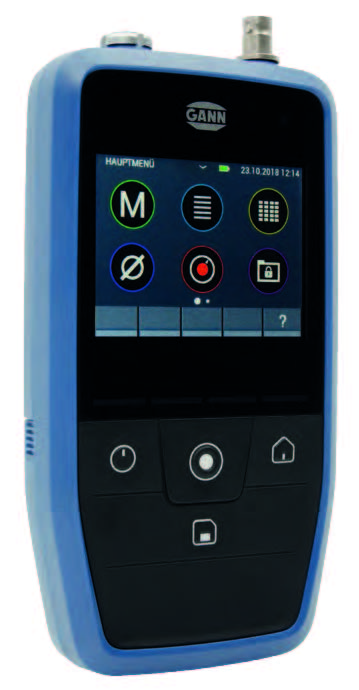

Igrometro multifunzione CH 17

Uno strumento di misura - tante opzioni di misura!

igrometro multifunzione CH17

Il modello Hydromette® CH 17 è un apparecchio di misura multifunzione per la misurazione dell‘umidità del legno, del materiale edile, dell‘umidità, della temperatura e della velocità dell‘aria. La combinazione fra il display a colori TFT con touchscreen capacitivo e l‘innovativo sistema di memorizzazione ed elaborazione dei dati offre una nuova varietà di opzioni. Per la misurazione dell‘umidità del legno è disponibile una vasta scelta di elettrodi a infissione in base al spessore e tipo di legno, che consentono di misurare con precisione l‘umidità di tavolame con spessore massimo di 180 mm, pannelli truciolari e OSB, impiallacciati, cippato di legno e altri materiali sfusi. La compensazione automatica della temperatura corregge i valori misurati in base alla temperatura del legno.

Per la misurazione non distruttiva dell‘umidità nei materiali edili (p.es. massetti, malta, intonaco, calcestruzzo, mattoni, materiali isolanti) viene utilizzato il metodo di misura capacitivo.
Pratico e veloce per rilevare l‘umidità di risalita o infiltrazione, delle perdite d‘acqua o per monitorare i processi di asciugatura di nuove costruzioni o lavori di risanamento. Per la creazione di profili di umidità precisi e per misure in profondità nei materiali edili sono disponibili speciali elettrodi di misura a infissione per varie applicazioni. L‘umidità e la temperatura dell‘aria vengono rilevate con le sonde della serie RF-T e RH-T dotate di sensori ad alta qualità.

Tramite i sensori di temperatura Pt100 è possibile misurare la temperatura dei materiali e la temperatura superficiale. Per quest‘ultima è disponibile anche un termometro a infrarossi. Hydromette® CH 17 con le diverse opzioni di memorizzazione ed elaborazione dei dati (in particolar modo in combinazione con il software GANN Dialog Pro) è l‘apparecchio ideale per periti e CTU, come anche per tutte le altre categorie professionali del settore edile, in quanto offre un supporto ideale e riesce a soddisfare le più svariate esigenze.

Punti di forza e Caratteristiche

  • Display a colori TFT da 3,5“ (risoluzione: 320 x 240 pixel)
  • Concetto di utilizzo moderno tramite touchscreen capacitivo e pulsanti aptici in silicone
  • Luci a LED che indicano visivamente lo stato del dispositivo
  • Apparecchio multifunzione per le più svariate applicazioni
  • Altoparlante
  • Connettore mini-USB
  • Slot per schede Micro SD per l‘utilizzo di una scheda di memoria esterna
  • Sensore integrato per la misurazione della pressione assoluta dell‘aria
  • Guida sensibile al contesto
  • Funzione di screenshot (Advanced)
  • Linee caratteristiche individuali per 250 tipologie di legno e oltre 20 tipologie di materiale edile
  • Elaborazione dei dati registrati tramite il nuovo software GANN Dialog Pro
  • Alimentazione: interna con sei pile AA da 1,5 V o esterna tramite porta USB (anche tramite power bank)
  • Soddisfa le norme UNI-EN 14080:2013 per la produzione su licenza di legno lamellare e UNI-EN 15497:2014 per legno massiccio strutturale con giunti a dita

Concetto di utilizzo moderno
Utilizzo dell‘apparecchio Hydromette® CH 17 tramite touchscreen capacitivo e pulsanti aptici.

Aggiornamenti software tramite internet
Il software dell‘apparecchio può essere aggiornato tramite il software da PC GANN Dialog Pro, sia per attivare funzioni aggiuntive che per installare dei service pack.

Diverse licenze software
Per l‘apparecchio Hydromette® CH 17 sono disponibili diverse licenze software. Le funzionalità si distinguono come segue:

      Base    Avanzato
Selezione lingua  SI SI
Sistema di misura (metrico/imperiale)  SI SI
Soglie di allarme per i valori di misura  SI SI
Acquisizione di screenshot  SI SI
Misurazione base SI
Misurazione a elenco  SI SI
Misurazione a matrice con regolazione della direzione  SI SI
Misurazione valore medio  SI SI
Data logger tabellare o grafico SI
Progetti e lotti su memoria interna  SI SI
Progetti e lotti su scheda SD  SI



Funzioni di misura

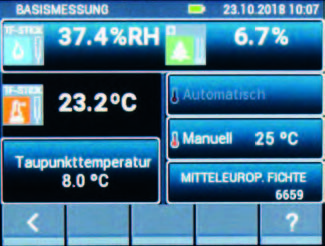

Misurazione base



Per misure singole senza la creazione di progetti. L‘esempio mostra nella parte sinistra del display i valori relativi a uno stick TF inserito, nella parte destra i valori e le impostazioni di una misurazione dell‘umidità del legno di abete.

igrometro multifunzione CH17 01

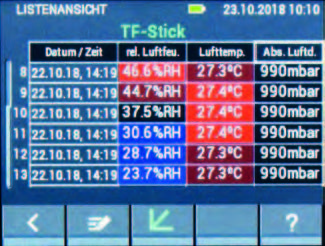

Misurazione a elenco

Creazione facile e veloce di una serie di misure con memorizzazione in successione dei valori rilevati (con data e ora). I campi evidenziati a colori forniscono informazioni aggiuntive (a esempio, Min/Max).

igrometro multifunzione CH17 02

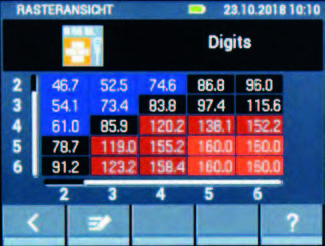

Misurazione a matrice

L‘apparecchio Hydromette® CH 17 permette di visualizzare matrici di misura variabile (max. 10x10). Le deviazioni dal valore medio vengono visualizzate a colori.

igrometro multifunzione CH17 03

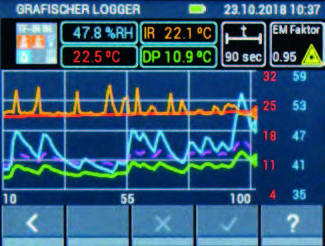

Funzionalità di log grafico

Fornisce una rapida panoramica delle condizioni date. Il grafico può essere salvato dopo la misurazione e utilizzato per una valutazione successiva. L‘esempio mostra vari dati climatici e le variabili risultanti, come la temperatura del punto di rugiada.

igrometro multifunzione CH17 04

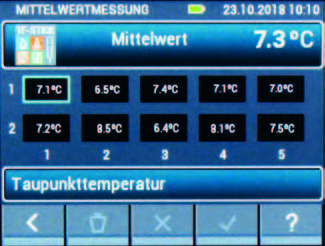

Misurazione valore medio

Permette di individuare una tendenza (per i valori di riferimento) per un massimo di 10 valori di misura. In questo modo è più facile effettuare+ misurazioni comparative.

igrometro multifunzione CH17 05

Gestione Dati

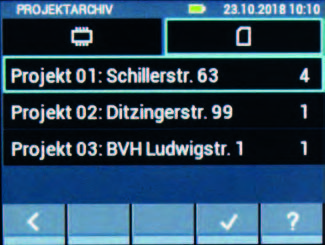

Struttura dati

Progetto > lotto > valore di misura - progetti e lotti possono essere denominati individualmente per strutturare e gestire i valori di misura.

igrometro multifunzione CH17 06

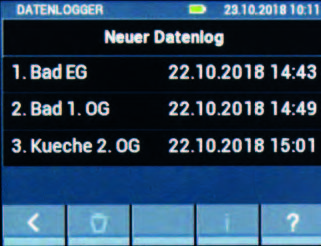

Data logger

Per il monitoraggio ambientale a lungo termine (umidità e temperatura dell‘aria) con successiva elaborazione tramite il software GANN Dialog Pro. È possibile registrare per un periodo massimo di 31 giorni, il numero di valori misurati dipende dall‘intervallo impostato.

igrometro multifunzione CH17 07

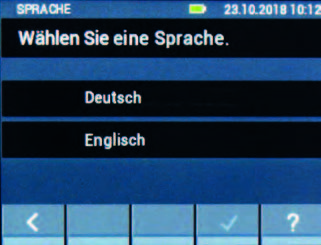

Menu in diverse lingue

Il menu è attualmente disponibile in italiano, tedesco e inglese. La lingua può essere cambiata in qualsiasi momento.

igrometro multifunzione CH17 08

Acquisizione di uno screenshot

Rende superfluo fotografare il display durante le perizie e facilita la documentazione dei valori misurati.

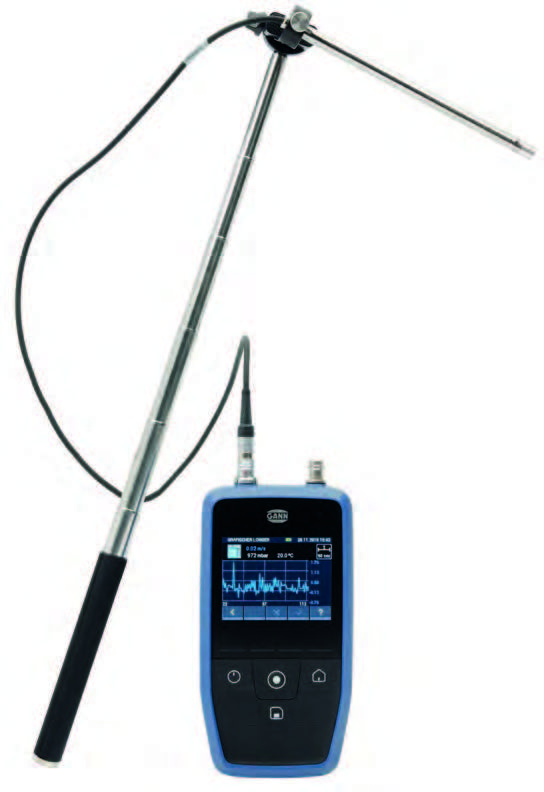

Misurazioni di correnti d’aria e utilizzo in camera bianca
igrometro multifunzione CH17 09L‘apparecchio Hydromette® CH 17, in combinazione con la sonda anemometrica LG-25 BL, è ideale per la misurazione della velocità di correnti d’aria, anche minime, e si contraddistingue per elevata stabilità a lungo termine, riconoscimento della direzione e messa in servizio rapida.
È facile documentare le misure effettuate memorizzando i valori rilevati con timbro temporale e numero di serie del sensore. I sensori di velocità dell‘aria sono disponibili opzionalmente con certificato di
taratura ISO.
Per le applicazioni in camera bianca è inoltre possibile effettuare una calibrazione ad alta precisione nell‘ambito di circa 0,45 m/s.

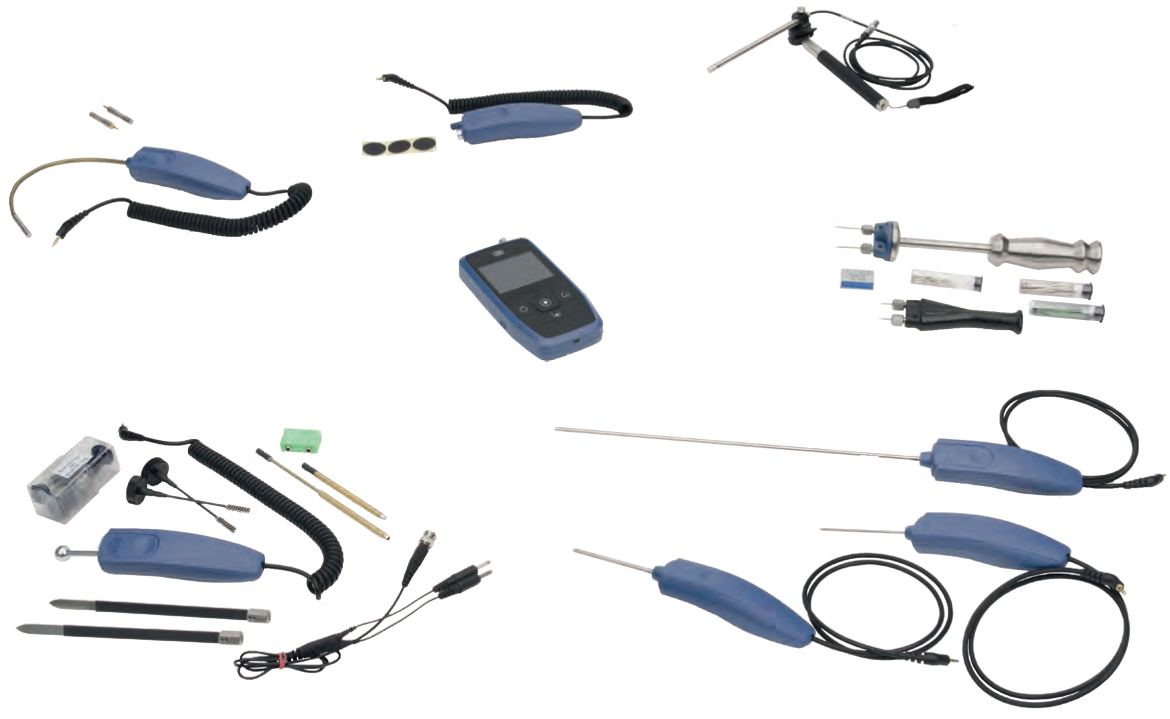

Uno strumento di misura - tante opzioni di misura!
igrometro multifunzione CH17 10



PC-Software Gann Dialog Pro
Programma per la trasmissione, memorizzazione ed elaborazione dei valori di misura.

Punti di Forza e Caratteristiche

  • Esportazione di parametri di misura preconfigurati (GANN Dialog Pro -> CH 17)
  • Importazione dei valori di misura (GANN Dialog Pro <- CH 17)
  • Archiviazione locale (dei valori di misura)
  • Backup automatico (dei valori di misura)
  • Analisi dei valori di misura
  • Esportazione dei valori di misura in file Excel, immagine o formato CSV
  • Updates e upgrades del firmware dell‘apparecchio Hydromette® CH 17

Funzioni e Esempi

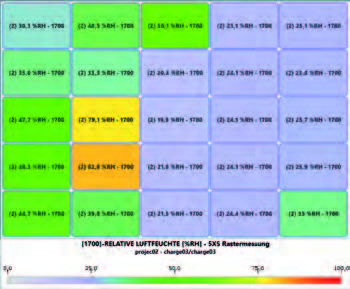

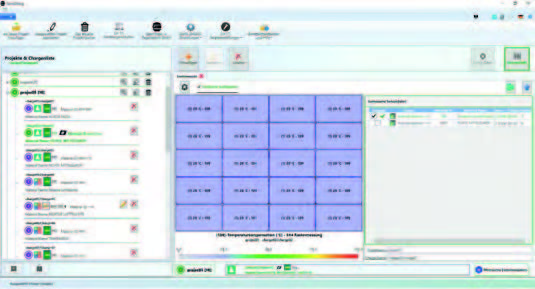

Analisi della misurazione a matrice

igrometro multifunzione CH17 software dialogpro 01igrometro multifunzione CH17 software dialogpro 02

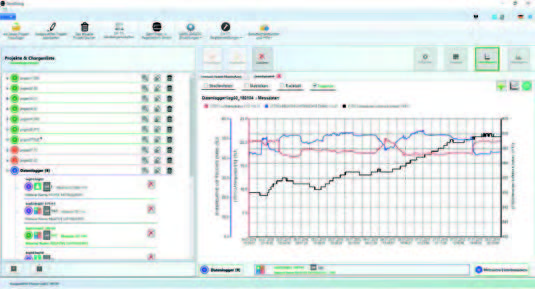

Analisi di una registrazione climatica compreso il grafico

igrometro multifunzione CH17 software dialogpro 03

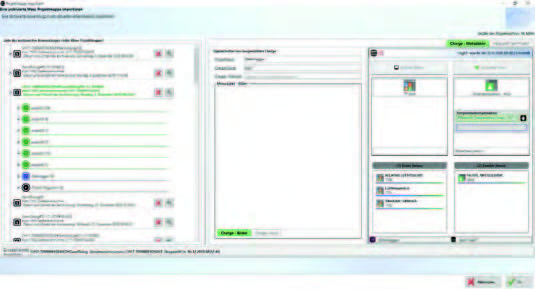

Utilizzo dell‘archivio dati

igrometro multifunzione CH17 software dialogpro 04

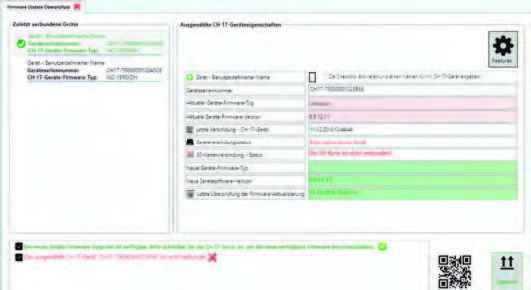

Avviso per degli aggiornamenti firmware dell‘apparecchio Hydromette® CH 17

igrometro multifunzione CH17 software dialogpro 05



igrometri gamma



Accessori per Igrometri ambientali, resistivi e multifunzione
