Sistema Termocamera GasCam

Termocamera per la visualizzazione del biogas

Il sistema più piccolo, più maneggevole e altamente specializzato nella rilevazione del metano.

Visualizzazione del metano
Il nuovo modello di GasCam® SG offre un sistema significativamente più leggero e compatto. Come sistema altamente specializzato per il rilevamento di metano, è l'ideale scelta per il rilevamento di perdite di biogas e di gas naturale. Il metano viene rilevato in modo affidabile anche da distanze fino fino a 100 metri e poi visualizzato in tempo reale sullo sfondo come una nube di gas colorata.

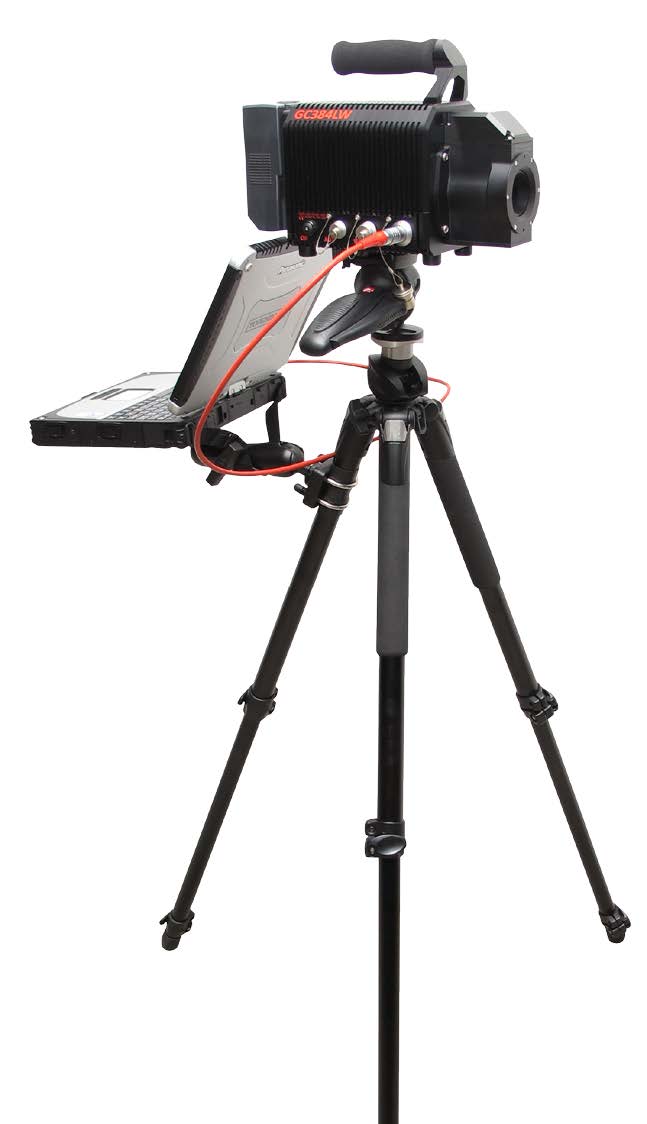

gascam visualizzazione perdite metano biogas

Controlli rapidi dello spessore delle emissioni del metano in impianti di gas naturale e biogas.
La questione se dei impianti di gas naturale o di biogas sono sicuri o meno dipende in gran parte dal fatto che essi siano a tenuta stagna. Fughe di gas sconosciute o non emerse del gas naturale e del biogas rappresentano un grande pericolo. Il metano contenuto in questi gas non possono trasformarsi in una miscela di accensione pericolosa con l'aria dell'ambiente, ma allo stesso tempo è anche un gas serra che è 22 volte più forte di CO2. Pertanto, le perdite in impianti contenenti gas devono essere determinate in modo rapido e preciso, per garantire un funzionamento sicuro dell'impianto.

gascam impianto pompaggio gas

Fino ad ora, è stato molto fastidioso, soprattutto in termini di tempo e con costi elevati la ricerca fughe di gas con l'utilizzo convenzionale dell'ionizzazione di fiamma o dei rivelatori a semiconduttore. La ricerca di perdite può essere condotta in modo molto più rapido. Ciò è possibile con GasCam® SG di Esders, una unità mobile di misurazione con rivelatore all'infrarosso, che diagnostica in tempo reale le nubi di gas in impianti di gas e fornisce immediatamente l'utente con una immagine a colori il movimento della nube di metano fuoriuscita. GasCam® SG può misurare fino a 100 metri di distanza dall'oggetto da controllare.
Il grande vantaggio di questo sistema è che l e perdite vengono scoperteimmediatamente e il punto di fuga subito localizzato.

GasCam® SG

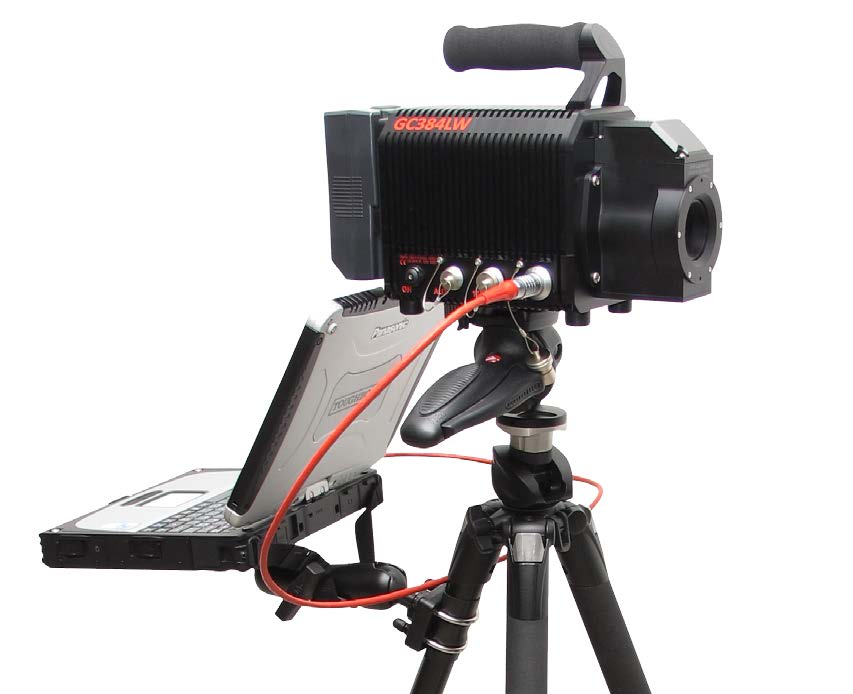

gascam visualizzazione perdite metano biogas d1. Lente a infrarossi
2. Unità rilevatore
3. Batteria a ioni di litio ricaricabile
4. Treppiede girevole / inclinazione della testa
5. Notebook ad alte prestazioni
6. Pulsante On / Off
7. Presa per alimentazione esterna
8. Connessione LAN Gigabit per il Notebook

Le immagini in movimento portarno chiarezza
Con il sistema Esders GasCam® SG il risultato della misura è un'immagine a raggi infrarossi che è sovrapposta con una immagine in falsi colori della nube di gas rilevato. La nube può essere pertanto rappresentata su sfondi diversi. Utilizzabile anche in sfondi senza riflessione come il cielo. Il limite di rivelazione dipende dal tipo di emanazione di gas e dalla differenza di temperatura tra il gas e lo sfondo.

GasCam® SG
Una fuoriuscita di gas in una linea indipendente o in sistema di stoccaggio può essere velocemente scoperta a grande distanza come altrettanto una perdita nel fermentatore di un impianto di biogas. Un gran numero di studi hanno chiaramente dimostrato che le emissioni di gas molto piccole sono scoperte con affidabilità, anche in luoghi inaspettati. Ora, questa ricerca può essere fatta anche in luoghi in cui era precedentemente molto difficile determinare emissioni di metano.
Nell'esperienza acquisita nella pratica con i sistemi di produzione di biogas, risulta che le fughe di gas si manifestano spesso con impulsi o intervalli, il che significa che a breve termine le misurazioni effettuate mediante dispositivi standard sono estremamente casuali.
Il GasCam®, in altre parole, fornisce una illustrazione visiva delle fughe di gas che permette di effettuare una valutazione affidabile.
Se una fuga di gas viene scoperta in un impianto particolarmente complesso, la posizione esatta può essere determinata effettuando una misurazione da una seconda posizione. Il tempo utilizzato con scansione successiva da punto a punto e la misura di impianti complessi è quindi una cosa del passato. Ora è possibile ispezionare grandi aree e allo stesso tempo fare una interpretazione ed avere la documentazione dei risultati di misura nel giro di poche ore. Immagini in movimento in tempo reale della nube fuoriuscita di gas possono essere create per mezzo di misurazioni ripetute nel corso di un secondo.

Quantificare i flussi di fughe di gas
Spesso è desiderabile essere in grado di valutare la quantità di gas fuoriescito e quantificare la perdita rilevata. Sebbene questo non è facile anche con il GasCam ®, la rappresentazione visiva delle emissioni di gas ha il vantaggio di fornire una stima immediata della quantità di gas emesso.
Misure di concentrazione effettuate utilizzando dispositivi di misura appropriati possono essere adottate per fornire ulteriori informazioni riguardanti l'entità delle perdite di gas.

Dati Tecnici

Gamma spettro   LWIR
Limite di rilevamento del metano (NECL, tipico)   < 50 ppm·m
Disturbo di differenza di temperatura equivalente (NETD) in modalità ad alte prestazioni   12 mK tipico
Visualizzazione   Sovrapposizione immagine gas su immagine infrarossi
Immagine frequenza   > 5 Hz
Formato immagine (pixel)   384×288 max. (192×144, modalità ad alte prestazioni)
Lunghezza focale   25 mm
Campo di vista (in modalità rilevamento dei gas)   360 mrad × 280 mrad (180 mrad × 140 mrad)
GPS   Interno
Messa a fuoco   Motorizzato
Temperatura di esercizio   -10 – 40 °C
Alimentazione   Batteria Li-ion
Consumo energia (escluso PC)   < 30 W
Autonomia con batteria compatta (in dotazione)   ca. 3 h
Autonomia con batteria ad alta capacità (opz.)   > 5 h
Dimensioni (con batteria, circa)   220×120×310 mm
Peso (senza PC e batteria, circa)   3,8 kg, batteria inclusa 4,6 kg
Controllo e visualizzazione   PC notebook rinforzato con display leggibile per esterni
Ulteriore documentazione di scena (opz.)   Fotocamera digitale incluso wireless per trasferimento dati al PC notebook
Registrazione dati   Tutte le immagini di video a infrarossi, tarature, posizione, foto (opz.), note per l'uso. Possibilità di completa e rapita rianalisi
Reporting   Funzione di reporting per la documentazione completa di misura inclusa nel software. Il report include tutti i dati di misura relativi (immagini di gas, posizione e tempo, e tempo, descrizione della procedura e analisi definita dall'utente). Possibile stampa diretta della relazione.

Applicazioni Varie
