Dispositivo di Mitigazione AC



Dispositivo MitigazioneTubazioni interrate parallele a sistemi ad alta tensione AC di trasmissione di alimentazione possono essere influenzate negativamente dalla vicinanza di queste linee aeree.
I dispositivi AC di mitigazione vengono utilizzati quando l'interferenza AC è causa su una conduttura. A causa dell'accoppiamento induttivo, tensioni AC tra il gasdotto e terreno circostante sono inevitabili. Tensioni indotte possono raggiungere livelli pericolosi, causando un pericolo per la sicurezza del personale di esercizio della condotta e un rischio di corrosione della tubazione.
Le unità agiscono come dispositivi di bloccaggio a tensioni DC ma consentono lo scarico di corrente AC attraverso la terra ad esse collegate, in modo da ridurre gli effetti di interferenza AC senza compromettere il sistema di protezione catodica della conduttura.

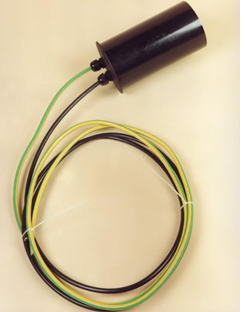

Cavi standard sono di 2 metri di lunghezza 16mm ² nero, verde / giallo. Altri tipi di cavi, lunghezze e dimensioni possono essere forniti in base alle specifiche esigenze del cliente.

Informazioni aggiuntive
Massima sicurezza ammissibile delle tensioni fino a che il personale e le attrezzature possono essere esposti sono definiti dai codici di sicurezza e standard internazionali.
È necessario prendere in considerazione le misure di messa a terra per mantenere l'ampiezza della tensione alternata entro limiti accettabili.
Peso / Dimensioni
Peso: 4,4 kg compreso cavi di raccordo 2m
Dimensioni (circa): 280 mm di lungh. x 125 mm diam.

Specifiche tecniche
DC - Caratteristiche
Diodo tensione inversa: 1600V (2 x 800V)
DC Corrente media: 35 A (nom)
Corrente di picco 10mS: 1300A
Flusso di Energia attuale: 8450A
Tensione attraverso il dispositivo per il flusso di corrente 1mA:> 0.9V avanti/indietro
Tensione attraverso il dispositivo per il flusso di corrente 10mA:> 1,1V avanti/indietro

AC - Caratteristiche
Xc del condensatore (100.000 microF) @ 50Hz: 31.83 mOhms
ESR del condensatore @ 100Hz: 5 mOhms
Impedenza del dispositivo @ 50Hz: 40 mOhm (stimato)
AC corrente per 1mA corrente attraverso i diodi: 15A
AC corrente per 10mA corrente attraverso i diodi: 20A
