Correlatore Correlux C3

Correlatore digitale per la localizzazione delle perdite idriche lungo le reti di distribuzione

correlux C3



  • Semplice da utilizzare grazie al Display Touch
  • Correlazione sia in modalità Online che in modalità Offline
  • Elevata autonomia e ricarica indotta dai sensori
  • Individuazione delle perdite tramite ai multisensori e idrofoni
  • Ideale per tubazioni in plastica
  • Multicorrelazione senza inserimento dei parametri della tubazione





Correlux C-3 – Determina il punto di perdita lungo la rete

correlux C3 usoPrincipio di funzionamento
Il Correlatore Correlux C3 viene utilizzato per individuare le perdite d’acqua lungo le tubazioni. La perdita d’acqua lungo le tubazioni genera un rumore che si propaga in tutte le direzioni.
Questo suono viene captato dai due sensori posizionati lungo la tubazione (ad esempio su valvole, Idranti) e inviati tramite trasmettitore di segnale all’unità centrale (correlatore)
Il correlatore mette a confronto i due segnali ricevuti, e calcola il tempo di ritardo, la distanza del sensore e la velocità di propagazione del suono. Grazie all’unione di questi tre dati il Correlux C3 è in grado di indicare il punto esatto della perdita d’acqua lungo le tubazioni.



Progettato per le vostre esigenze

Correlazione in modalità Online e Offline
Il Correlux C3 è in grado di individuare le perdite sia in modalità online e quindi in tempo reale, che in modalità offline. Nel caso di un facile e sicuro accesso all’area di misura è possibile utilizzare la modalità online. Le unità trasmittenti (sensore + trasmettitore) vengono posate sulla tubazione e la trasmissione del segnale rilevato dall’unità centrale (correlatore) garantisce il risultato di misura.
In presenza di punto d’accesso difficilmente raggiungibile o in presenza di un area troppo rumorosa, per trovare la perdita lungo la rete è possibile utilizzare i multisensori. Il Correlux C3 è in grado di ricevere i dati rilevati dai multisensori (massimo 8), in modalità offline, ed elaborarli successivamente per rilevare la perdita. I multisensori sono controllati tramite il correlatore. I dati raccolti dai multisensori possono essere visualizzati e analizzati dal correlatore stesso.

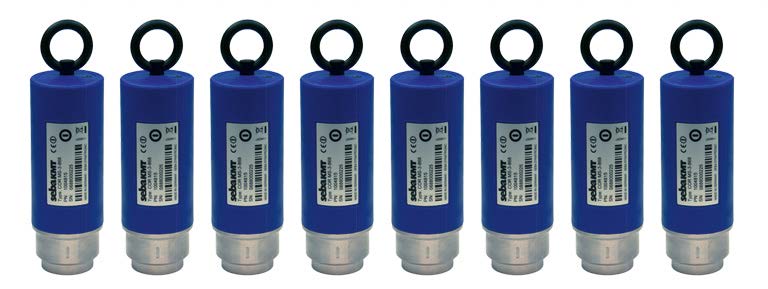

correlux C3 misuratoriAccessori utilizzati
Per individuare la posizione esatta della perdita con il Correlux si possono utilizzare separatamente un kit di Multisensori o campana acustica PAM W2.
Il Correlux non necessiterà di nessun altro tipo di accessorio.

Caratteristiche particolari
Valigia di trasporto leggera e facilmente trasportabile. Display touch che semplifica l’utilizzo dello strumento e l’interpretazione dei dati.
Il sistema viene fornito in una valigetta a carico induttivo. Tutti i dispositivi necessitano di un unico carica batterie.
Elevata automia delle batterie del trasmettitore di segnale, questo sarà attivo solo nel momento in cui il sensore verrà scollegato dalla base.

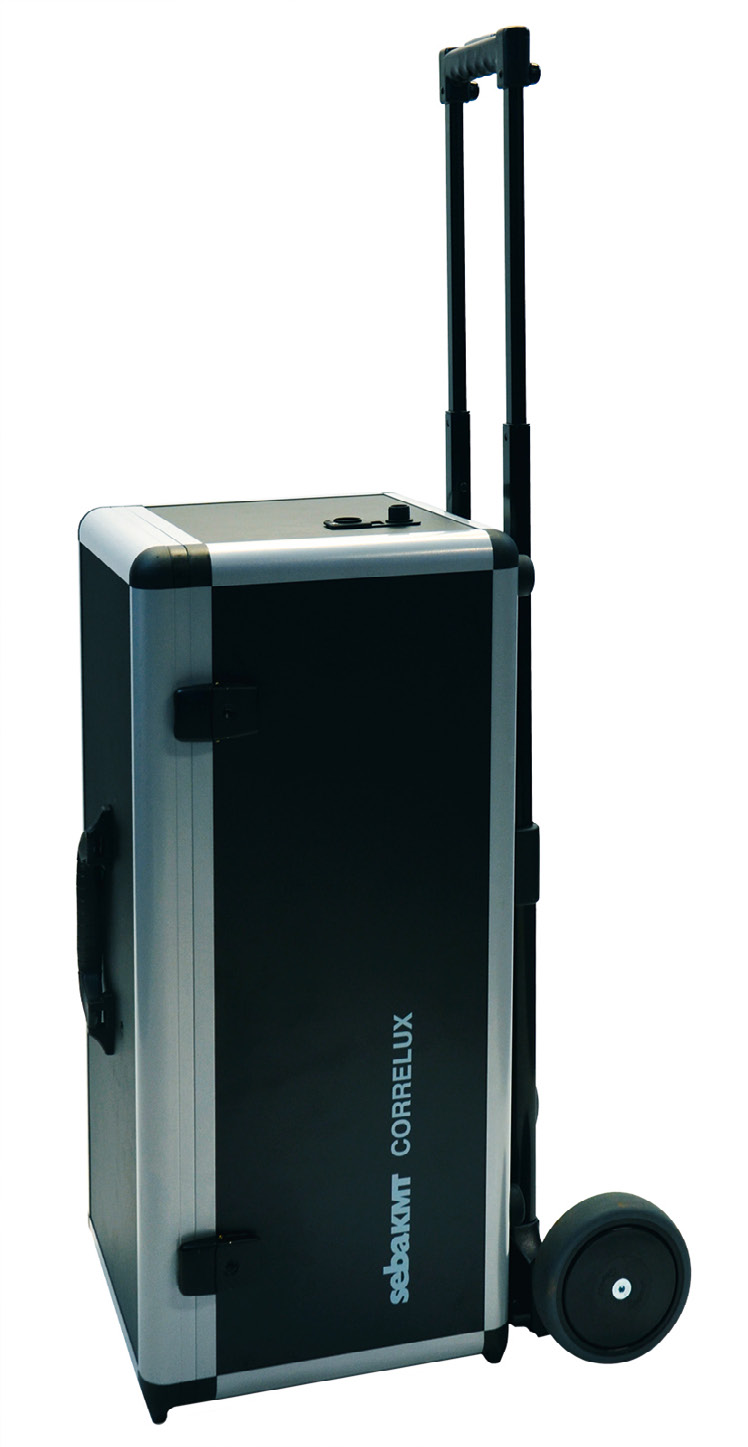

correlux C3 valigiaFacilità di trasporto: la valigia del Correlux C3 può essere dotato di due ruote. Queste possono essere tolte o messe in qualsiasi momento.

Vantaggi

  • Facilità d’utilizzo grazie al display touch
  • Strumento robusto e compatto
  • Visualizzazione simultanea dello spettro di
  • correlazione e la curva di correlazione
  • Veloce e facile correlazione senza inserire i
  • parametri della tubazione
  • Fino a 12 differenti tratti di misura
  • Contenuto in una robusta valigia con ricarica induttiva
  • Regolazione automatica e manuale dei filtri.

Dati Tecnici

Correlux C-3
Display: 5,7" VGA-Display a colori, 640 x 480 Pixel
Inserimento dati: Touch-Display, manopole con funzione Enter
Alimentazione: Batteria interna agli ioni di Litio, Alimentazione 12 V DC
Autonomia: >16 h
PC-Connessione: USB
Connessioni: Sensori, Idrofoni, due Antenne esterne, Cuffie, GPS, Microfono
Grado di protezione: IP 65
Dimensioni / Peso: 250 x 190 x 100 mm / 1,9 kg
Correlazione offline: Trasmissione digitale
Correlazione online: Trasmissione analogica

Trasmettitore di Potenza PT A / PT B
Display: Stato della batteria e del rumore
Tasti: ON/OFF
Autonomia: > 12 h
Alimentazione: Batterie interne, a carica induttiva
Ozioni di connessione: Sensore, Antenna
Grado di protezione: IP65
Dimensioni / Peso: Ø 125 x 111 mm / 0,9 kg
Correlazione offline: Trasmissione digitale
Correlazione online: Trasmissione analogica

Sensore PAM CORR
Sensore: Piezoelettrico con amplificatore attivo
Adattatore: Magnetadapter
Grado di protezione: IP68
Dimensione / Peso: 38 x 78 mm / 0,4 kg

Multisensori
Sensore: Sensore piezoelettrico integrato con amplificatore attivo
Adattatore: Adattatore Magnetico
Autonomia: > 4 Giorni
Alimentazione: Batterie interne, a carica induttiva
Grado di protezione: IP 68
Dimensioni / Peso: Ø45 x 115 mm / 0,4 kg
Correlazione offline: Trasmissione digitale

Dotazione

Correlux C-3 Standard Pro ProPlus
DK C3 Correlatore
PT A + Sensore PAM CORR
PT B + Sensore PAM CORR
Multisensore (MS)   3 Pezzi 8 Pezzi
Cuffie
Valigia di trasporto
Valigia per MS
Caricabatterie
Caricabatterie 12V
PC - Software
Valigia con ruote opzionale opzionale opzionale

Valigia extra con funziona di carica per 8 Multisensori

Altri Accessori

  • Idrofoni per impiego in tubazioni plastiche
  • Microfono PAM W-2
  • Sensori ad alta temperatura PAM HT
