MOIST SCAN

Scanner Mobile a Microonde



Descrizione

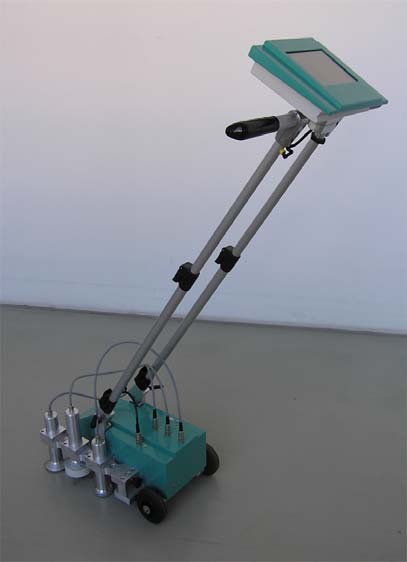

moist scan 00Scanner mobile a microonde per la misurazione non distruttiva di umidità in grandi superfici con visualizzazione grafica della distribuzione dell'umidità.
Il modulo dello scanner è dotato di un PC incorporato e può essere combinato con i robusti sensori a microonde della serie MOIST.
Prendendo una sola scansione, le misurazioni dell'umidità in diversi strati di profondità possono essere acquisite ad alta risoluzione. Grandi aree possono essere scannerizzate con alta velocità.
Il funzionamento dello scanner è molto semplice usando il touch panel e il menu di navigazione integrato. Subito dopo aver terminato la misura tutti i strati scansionati possono essere visualizzati sullo scanner. Quindi, subito dopo la prima scansione sono possibili le conclusioni. La dimensione di scansione massima è di 1 Mvoxel (1.000 x 1.000 punti di misura). Utilizzando il software MOIST SCANALYZE la scansione può essere trasformata facilmente con immagini bidimensionali o tridimensionali dell'oggetto scansionato.



Sensori di Umidità combinabili:

Sensori di processo: MOIST R1 430 (prof. penetrazione 3 cm)
MOIST R2 430 (prof. penetrazione 5 … 7 cm)
MOIST D 430 (prof. penetrazione 10 ...12 cm)
MOIST P1 430 (prof. penetrazione 25 … 30 cm)
MOIST S 430 (prof. penetrazione 60 … 80 cm)
Sensori manuali :
(con adattatore) Serie
MOIST 200 da S.-Nr.
600 solo singole
operazioni
MOIST R1 (prof. penetrazione 3 cm)
MOIST R2 (prof. penetrazione 5 … 7 cm)
MOIST D (prof. penetrazione 10 … 12 cm)
MOIST P1 (prof. penetrazione 25 … 30 cm)
MOIST S (prof. penetrazione 60 … 80 cm)



Dati Tecnici:

Campo di visualizzazione: 0% < MC < 999% (basamento secco), 0% < MC < 100% (bas. umido), 0...FI...4000 (indice umidità)
Temperatura di esercizio: 0 … 55°C
Alimentazione: 12 Ah accumulatore al piombo
Tempo di lavoro: > 8 ore > 2.000.000 singole misurazioni
Memoria: Interna 64 MByte (< 2.000.000 singole misurazioni)
Esterna < 1 Gbyte (USB Flash)
Dimensioni: Modulo scanner 450 x 250 x 200 mm,14,5 kg
Manubrio telescopico con touch panel lungo 1500 mm, max. 4,0 kg
Interfacce: USB Flash Stick; SD-Card (tramite USB Card-Reader)



Specifiche:

Fornitura: Modulo scanner mobile per il supporto di un massimo di 3 sonde a microonde (senza sonde a microonde) con pratico pre-elaboratore di dati, display e funzioni di filtro.
Scansione formato max. 1 M Voxel, scansione griglia 5 cm ... 200 cm.
Scansione di acquisizione a strati (max. 3).
Batteria interna al piombo, circuito di ricarica, cavo di alimentazione, USB Flash Stick.
Opzioni: Sonda a Microonde serie MOIST xP
Sonda a Microonde serie MOIST
Software MOIST SCANALYZE 3.30



Applicazioni

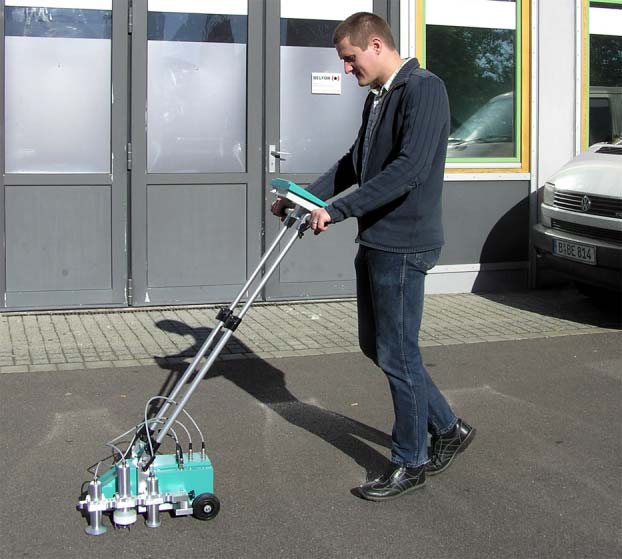

moist scan grandi aree 01Con la disponibilità della tecnica di misurazione dell'umidità utilizzando le microonde, la registrazione della distribuzione dell'umidità è un ottimo strumento per valutare la condizione degli edifici. Come risultato vengono fornite immagini dimostrative di distribuzione dell'umidità negli edifici. In queste immagini la richiesta di informazioni può essere sviluppata in figure di umidità assoluta e nella maggior parte dei casi quella distribuzione dell'umidità più contenuta nella struttura. Grazie alla misurazione con diversi sensori a microonde si realizza diverse profondità di penetrazione e diventano possibili dichiarazioni riguardanti un quasiprofondità di distribuzione di umidità.
Fino ad ora, la registrazione della distribuzione dell'umidità su grandi aree, cioè in edifici in cemento armato, sembrava essere laboriosa. In tale applicazione sicuramente venivano prese alcune migliaia di punti di misura.
La moltitudine di misurazioni da effettuare aumentava considerevolmente il tempo di lavoro o portava ad una risoluzione inferiore. A causa di questi aspetti economici, la tecnica a microonde è effettivamente necessaria.

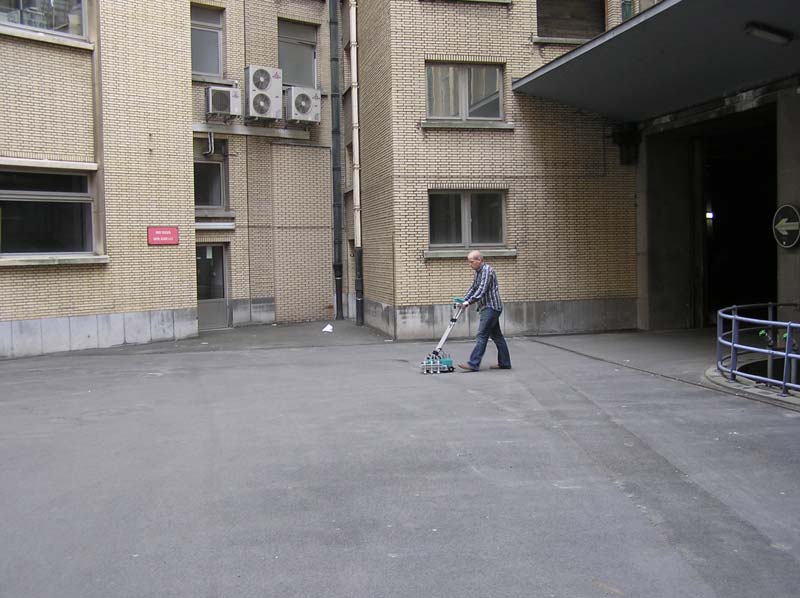

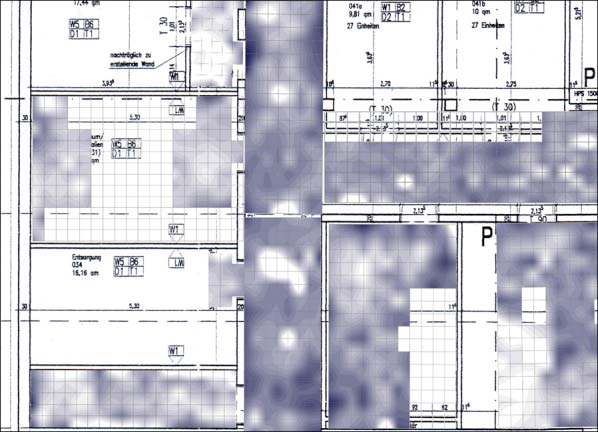

moist scan grandi aree 02Con MOIST SCAN vi è un nuovo strumento a disposizione, con il quale, la scansione di distribuzione dell'umidità su aree di grandi dimensioni può essere facilmente eseguita. Per mezzo di scansioni di umidità, possono essere indagate grandi aree di misura come un campo perche è realizzabile una risoluzione fino a 5cm.Utilizzando diverse funzionalità, i piccoli dettagli e le strutture diventano visibili nelle scansioni.
Poiché MOIST SCAN può operare con differenti sensori a microonde allo stesso tempo, una singola scansione fornisce informazioni simultanee di diversi livelli di profondità. Tali scansioni sono visualizzabili sul sito, rispettivamente con lo stesso dispositivo, dopo la registrazione. Quindi, le informazioni importanti riguardanti la composizione e la distribuzione dell'umidità nel oggetto da analizzare sono immediatamente disponibili.

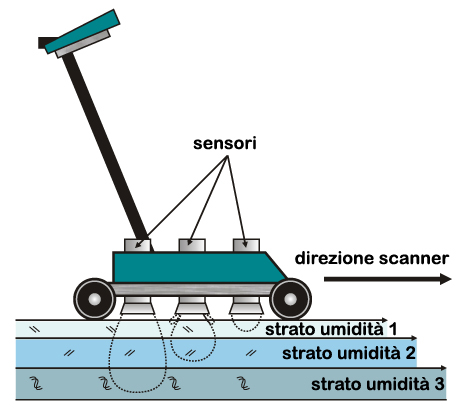

moist scan funzionamento sondeUtilizzando il software di valutazione MOIST SCANALYZE possono essere filtrate più informazioni dei dati grezzi. Da un lato, diverse funzioni statistiche come media, filtri mediani o istogramma possono essere applicate alle immagini. D'altra parte, filtri speciali possono essere utilizzati per accentuare o eliminare alcuni particolari elementi strutturali.
Oggi sono disponibili esperienze operative in materia di misure definitive in cemento armato e con l'esecuzione della scansione a microonde con MOIST SCAN sono la soluzione di prima classe per la registrazione delle distribuzioni di umidità all'interno di grandi edifici in cemento armato.
Esperienze pratiche hanno dimostrato che può essere realizzato in base alle immagini digitalizzate una classificazione distinta di danni dell'umidità contenuta o altri disturbi del sottosuolo.

MOIST. La soluzione definitiva per la misura dell'umidità.

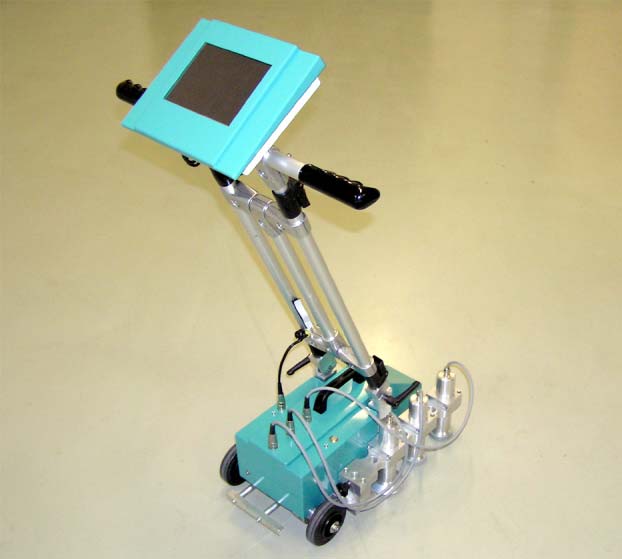

moist scan tetto terrazze 01Per i coperturisti, la mappatura delle distribuzioni di umidità nel tetto si è dimostrata essere un ottimo strumento per valutare lo stato di umidità. Come risultato dà immagini molto descrittive della distribuzione dell'umidità all'interno tetti. Tali immagini contengono le informazioni di stato di umidità non solo nelle letture di umidità assoluta, ma anche della distribuzione dell'umidità nella struttura. Poiché le misurazioni possono essere effettuate con sensori a microonde differenti e per differenti profondità di penetrazione, è possibile confrontare i livelli di umidità in superficie e nel corpo del tetto.
Le distribuzioni di umidità su grandi tetti con aree di alcune migliaia di metri quadrati sono considerate particolarmente laboriose. In tali applicazioni alcune migliaia di punti di misura sono archiviati molto rapidamente. Ecco perché oggi su tali tetti viene scelta una dimensione della griglia di misurazione di un metro o anche a maglia più grossa, mentre la misurazione richiedono molto tempo.

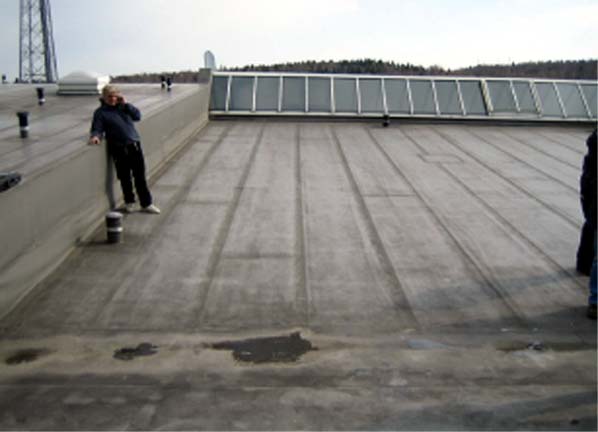

moist scan tetto terrazze 02Con MOIST SCAN è disponibile un nuovo strumento per la scansione veloce di distribuzioni di umidità su tetti di vasta area. Con le scansioni a microonde si analizza e si indaga molto rapidamente aree di tetto fino a dieci mila metri quadrati. La risoluzione ottenibile con lo scanner a microonde è dell'ordine di 10 cm. Per piccole aree può essere ridotto fino a 5 cm.
Poiché MOIST SCAN può operare con diverse sonde a microonde allo stesso tempo, una singola scansione contiene già informazioni dei differenti strati di profondità. La scansione può essere visualizzata direttamente dopo aver terminato la misurazione, cioè, già sul tetto.
Perciò, in tempo reale durante l'analisi in loco, si hanno le informazioni importanti riguardanti la distribuzione di umidità e le potenziali vie d'acqua nel tetto.

moist scan funzionamento sondeMOIST SCAN è stato creato molto compatto e può essere trasportato facilmente sul tetto. Per la scansione del tetto non occorrono preparazioni come irrigazione o posa di cavi.
L'utilizzo di MOIST SCAN è molto semplice: accensione e scansione per acquisire una immagine dell'umidità.
Oggi sono disponibili esperienze operative che riguardano le misure in tetti piani che concludono che eseguire la scansione a microonde con SCAN MOIST è la soluzione migliore per la registrazione di distribuzioni di umidità all'interno delle costruzioni di tetti di grandi dimensioni.
Esperienze pratiche hanno dimostrato che in base alle immagini digitalizzate può essere realizzata una classificazione distinta del grado di umidità e dei potenziali danni delle vie d'acqua. Anche per lavori di manutenzione MOIST SCAN è lo strumento ideale.

MOIST. La soluzione definitiva per la misura dell'umidità.



Case Study

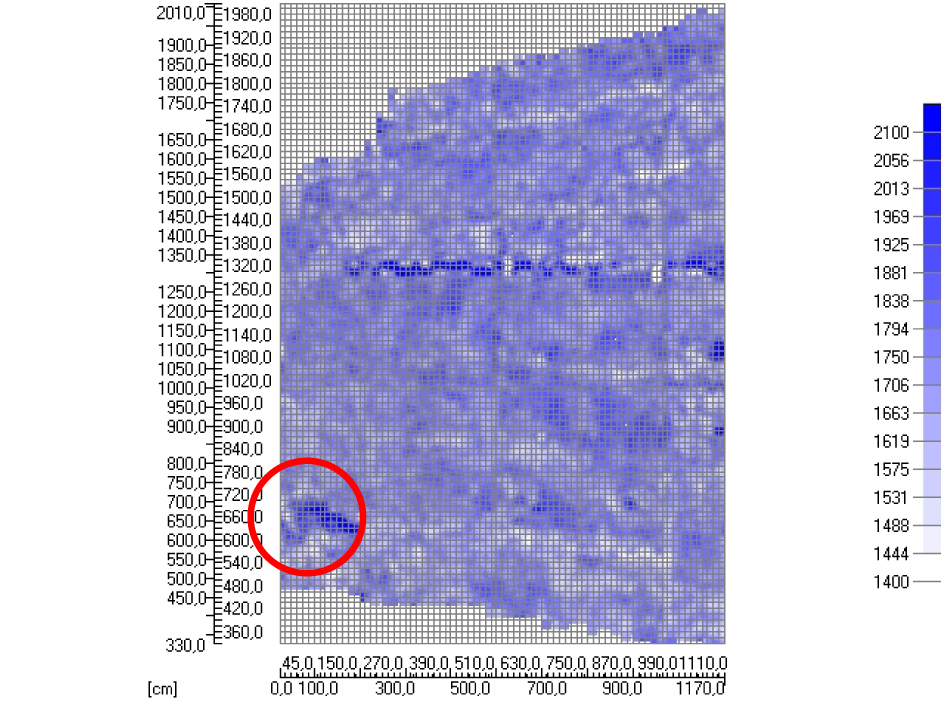

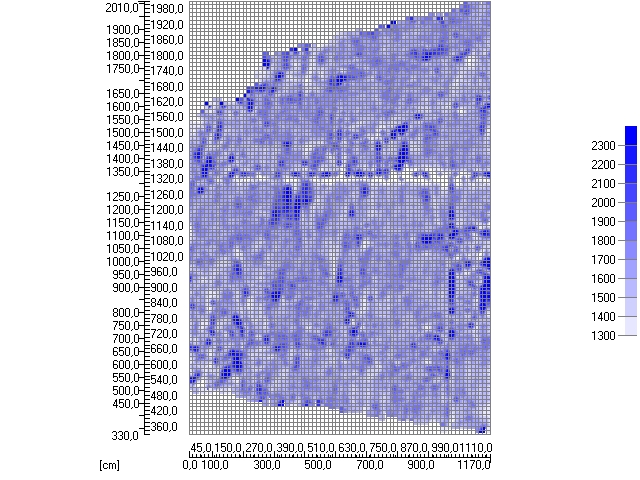

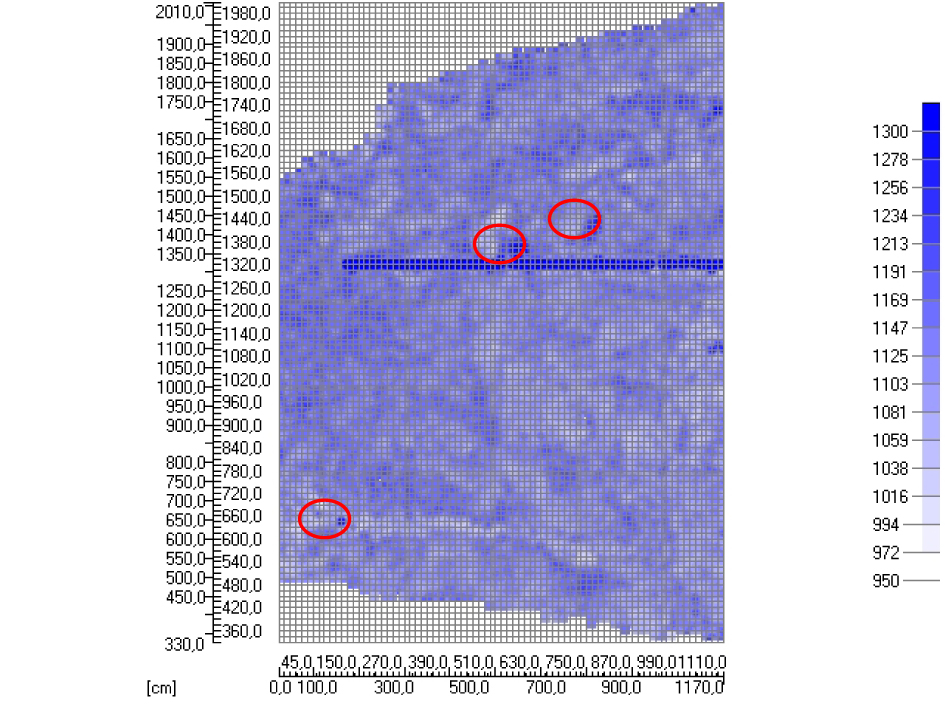

Pavimentazione: Ricerca di perdite, luoghi e percorsi d'acqua su soffitti in calcestruzzo armato in cortile interno, scansione eseguita in 6 ore per un totale di 1700 m² con una risoluzione di 25 cm.

Area MOIST R2S fino a 4 cm MOIST DS fino a 10 cm MOIST PS fino a 25 cm
moist scan pavimentazione esterna operatore moist scan pavimentazione esterna rs2 moist scan pavimentazione esterna ds evidente moist scan pavimentazione esterna ps evidente

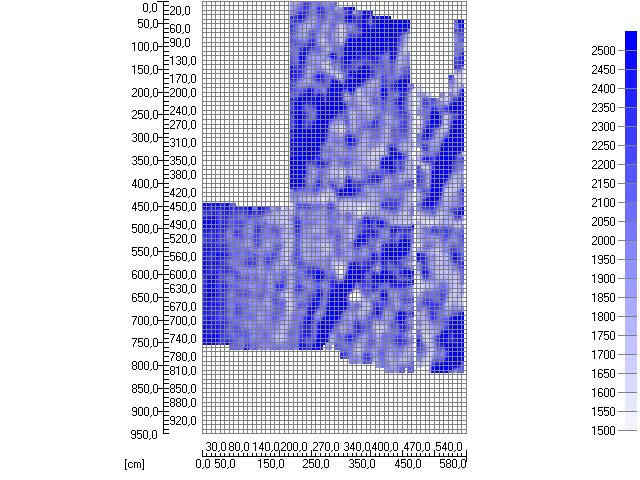

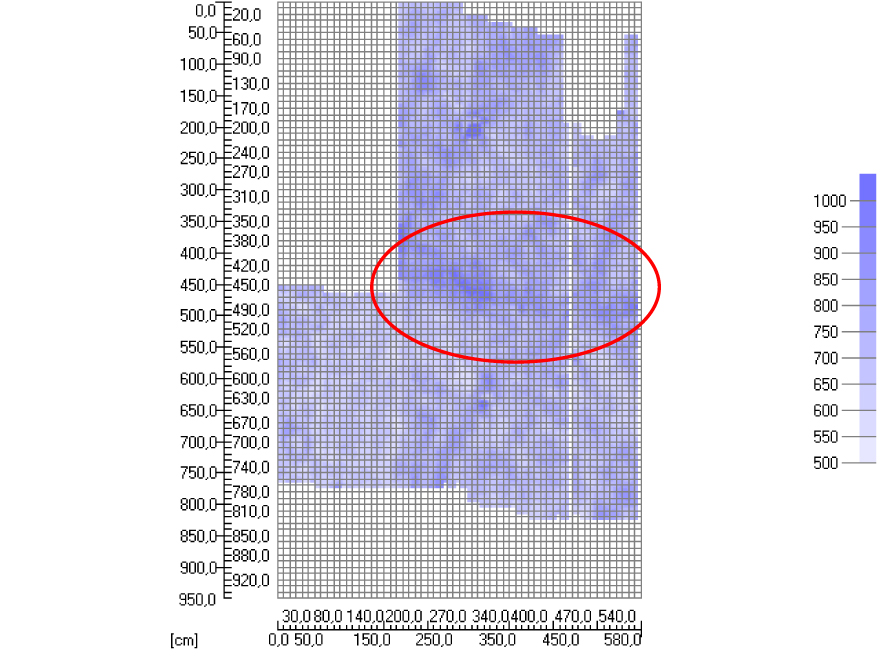

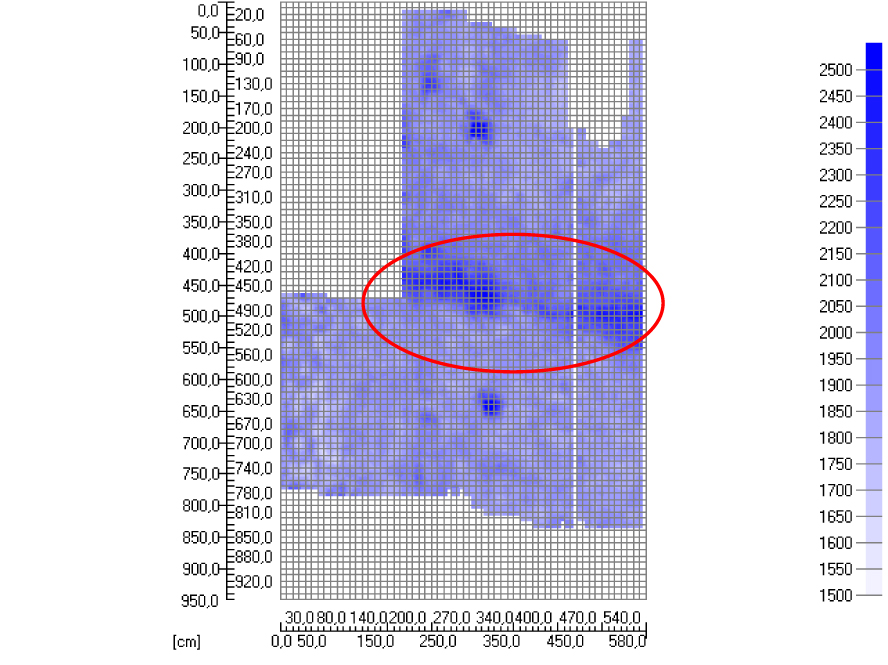

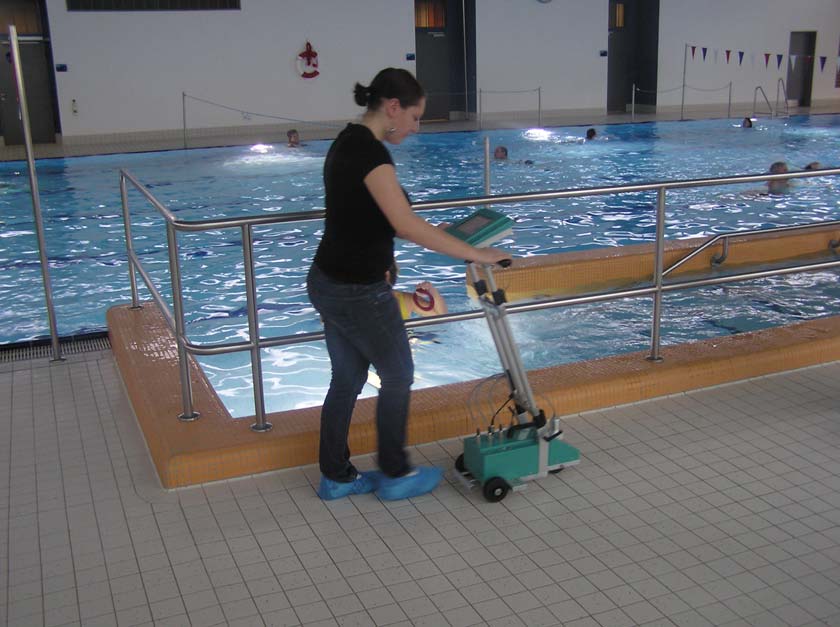

Piscina: Ricerca dispersione di umidità intorno al bordo, scansione eseguita in circa 1 ora per una superficie totale di 200 m² con una risoluzione di 15 cm.

Area MOIST R2S fino a 4 cm MOIST DS fino a 10 cm MOIST PS fino a 25 cm
moist scan piscina operatore moist scan piscina r2s moist scan piscina ds evidente moist scan piscina ps evidente

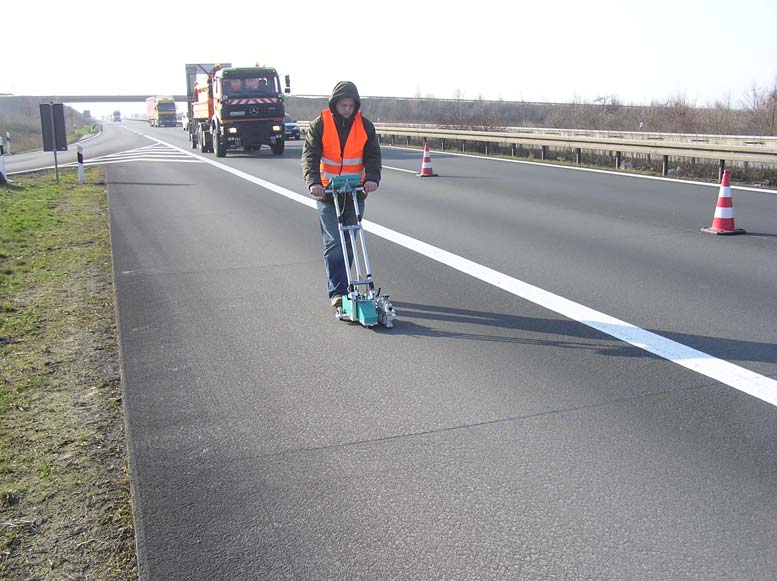

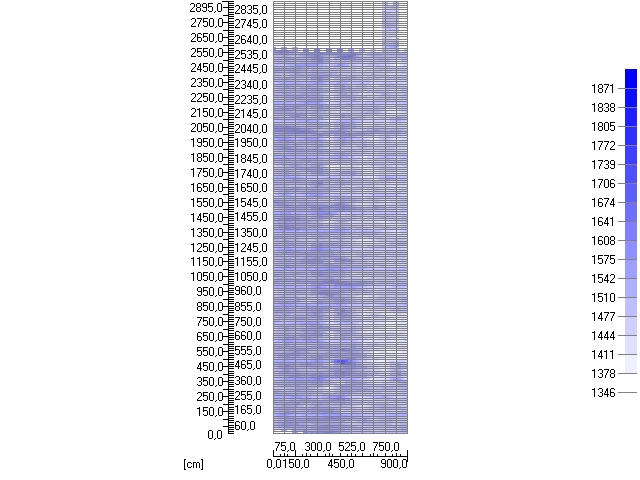

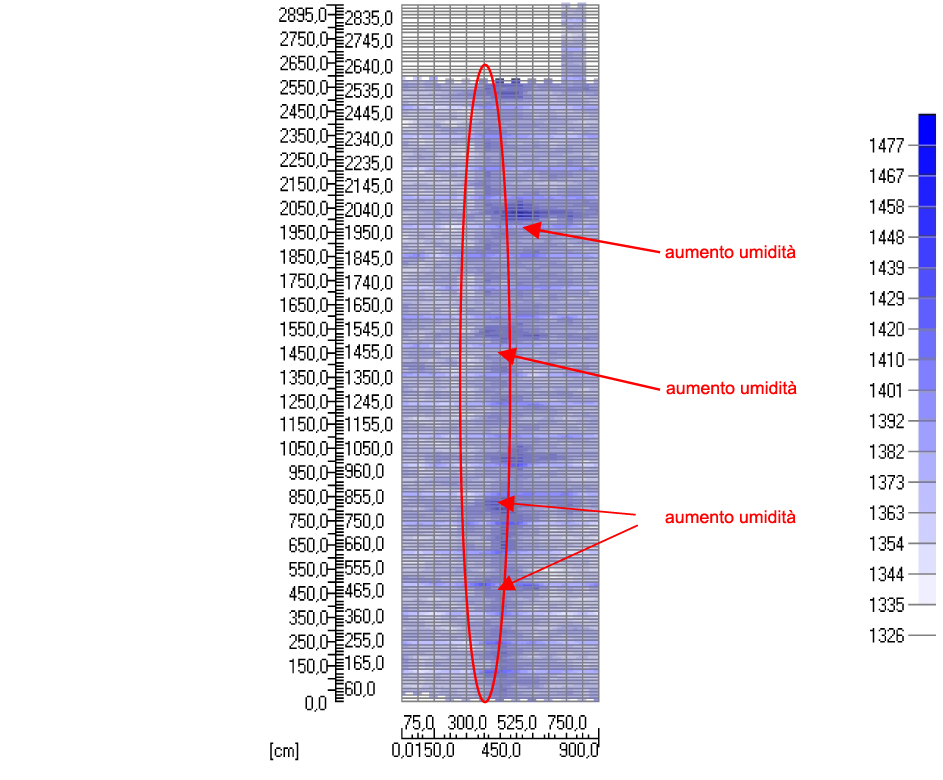

Autostrada: Ricerca di infiltrazioni d'acqua in ponti, scansione eseguita in 6 ore in 10 pezzi di autostrada con una superficie totale di 1.000m ² con una risoluzione di 15 cm.

Area MOIST R2S fino a 4 cm MOIST DS fino a 10 cm MOIST PS fino a 25 cm
moist scan autostrada operatore moist scan autostrada r2s moist scan autostrada ds evidente moist scan autostrada ps
