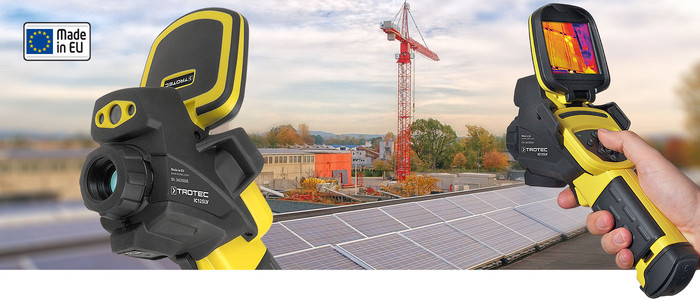

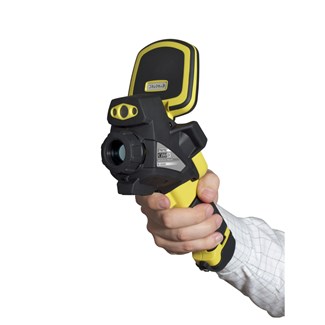

Termocamera IC 125 LV
Fotocamera a infrarossi all'avanguardia, per aree di misurazione della temperatura fino a +1.500 °C.
La termocamera IC125LV prodotta in UE vi offre tutto quello che vi aspettate da una termocamera compatta professionale. Un'elettronica e delle funzioni intelligenti, un concetto di mobilità intelligente, un ottimo rapporto qualità prezzo.
Grazie alla rappresentazione in tempo reale, immagine sempre ben centrata.
I sensori altamente sviluppati della IC125LV, sono in grado di rilevare in modo costante le variazioni anche minime della temperatura.
Il rilevatore 384-x-288 che apre nuovi orizzonti, essendo di costruzione recente, contiene 110.592 punti di misurazione della temperatura autarchici, dei quali ogni singolo punto rileva quasi sessanta volte al secondo i valori attuali delle temperature dell'oggetto da misurare e li visualizza sul grande schermo LCD.
Grazie alla elevata percentuale di ripetizione delle immagini, non viene tralasciata neanche una immagine e quindi neanche una informazione termografica importante, e ogni termoimmagine viene rappresentata in tempo reale.
Solo una elevata frequenza acquisizioni immagini con una tecnica di 50 Hz può garantire un lavoro instancabile e un rilevamento che non sia mosso anche degli oggetti da misurare in movimento.
Alta precisione anche con le alte temperature.
La risoluzione geometrica di 1,1 mrad e gli 0,05 °C di sensibilità termica garantiscono in qualsiasi situazione di misurazione dei termogrammi precisi in tempo reale – con la IC085LV fino a elevate aree di misurazione della temperatura di +1.500 °C.
La fotocamera consente tra l'altro delle analisi dell'area e le misurazioni delle differenze su fino a otto punti di misurazione della temperatura movibili, che sono tutti configurabili individualmente. In aggiunta, tramite una funzione di allarme o di linea isoterma, è possibile visualizzare addirittura i limiti fissati di temperatura, con un colore speciale o un segnale di allarme – ideale per il rilevamento del punto di rugiada sulle superfici!
Il laser pointer integrato esemplifica la veloce localizzazione dei punti problematici, e con il rilevamento integrato del Hot Cold Spot, la ricerca del punto più caldo e più freddo nella ripresa diventa superflua.
Grazie alla ridotta distanza minima di messa a fuoco particolarmente ridotta, di soli 50 cm, è possibile analizzate nel dettaglio anche gli oggetti vicini.
DuoVision Plus – il vostro Plus per rappresentazioni estremamente dettagliate delle immagini.
Una fotocamera digitale con 5 megapixel consente delle riprese di immagini reali estremamente nitide, che possono essere visualizzate sovrapposte in tempo reale come immagine in immagine con le ripresa a infrarossi, grazie all'innovativa funzione DuoVision Plus.
DuoVision Plus combina le informazioni dell'immagine a infrarossi con i dettagli con contrasti forti dello spettro visibile della fotocamera a immagine reale, per rappresentare sul display della fotocamera una fusione di termoimmagini estremamente dettagliata. Vantaggio: Orientamento, localizzazione e valutazione più facili durante la misurazione.
In aggiunta, con la IC085LV è anche possibile registrare direttamente dei video a infrarossi completi: A scelta, in versione non radiometrica sulla scheda SD oppure come video a infrarossi completamente radiometrico su un PC collegato, con l'upgrade opzionale Realtime tramite collegamento USB.
Anche l'utilizzo è stato reso ancora più flessibile: Grazie al display touch capacitivo, questa termocamera adeguata può essere comandata a scelta tramite tastiera o tramite il display touch di 3,5 pollici.
Possibilità d'impiego
Le termocamere della Serie IC sono molto semplici da utilizzare e sono ideali per molteplici ambiti di applicazione, come ad esempio:
Caratteristiche equipaggiamento e il vantaggio pratico Elevata frequenza acquisizioni immagini di 50/60 Hz: L'elevata frequenza acquisizioni immagini garantisce una costante riproduzione delle termoimmagini. Nella rappresentazione in tempo reale, non viene saltata neanche una immagine e quindi neanche una importante informazione termografica. Termoimmagini radiometriche: Misurazione precisa della temperatura sull'intera immagine, nessuna interferenza d'interpolazione. Per ogni singolo punto immagine, il sensore dispone di un punto di misurazione autarchico, che fornisce i valori esatti delle temperature esclusivamente per questo punto immagine. La temperatura assoluta può essere letta pixel per pixel. Elevata sensibilità termica: Diagnosi affidabile anche con le più piccole differenze di temperatura. Anche le più piccole differenze di temperatura diventano visibili. Una elevata sensibilità riduce il fruscio termico nell'immagine a infrarossi. Più piccolo è il valore, meglio è la qualità dell'immagine. Sensori del microbolometro non raffreddati: Senza parti movibili del sensore, estrema resistenza, immagini molto chiare e piene di dettagli. Misura ridotta, peso ridotto, consumo ridotto di corrente, senza necessità di alcuna manutenzione. Sensore immagini con punti di misurazione 384 x 288: Precisione nella misurazione ai massimi livelli grazie a 110.592 punti di misurazione della temperatura autarchici. Con questo rilevatore è possibile distanziarsi più del doppio dall'obbiettivo, rispetto al rilevatore 160 x 120, e ciononostante, misurare ancora con la stessa precisione. Risoluzione geometrica alta con 1,1 mrad: Definisce la misura dell'angolo solido per il punto di misurazione con la più piccola risoluzione. Più piccolo è questo valore, più precise sono i risultati della misurazione. A una distanza di un metro dall'oggetto, il singolo punto di misurazione di ogni punto della termoimmagine ha principalmente un diametro di 1,1 mm. Display LCD da 3,5 pollici, ribaltabile: Vista sempre ergonomicamente ottimale, da ogni angolazione. Completamente in chiuso, protegge il monitor e la tastiera dallo sporco. Comando duale con tasti e touchdisplay: Grazie alla combinazione tra i pulsanti di controllo e il display touch capacitivo, la termocamera è ancora più semplice e intuitiva da usare. Così, si raggiunge più velocemente il proprio scopo e la fotocamera può essere impiegata in modo più efficace. Monitoraggio automatico della temperatura (Hot-/Cold-Spot): I punti più freddi e più caldi sull'oggetto da misurare vengono rilevati in tempo reale e visualizzati automaticamente. Allarme temperatura: Un allarme acustico e ottico aiutano a localizzare in modo semplice e veloce le aree critiche. Ideale anche per il rilevamento del punto di rugiada sulle superfici. Robusta costruzione a due componenti con classe di protezione IP54: Involucro robusto, protetto contro gli schizzi d'acqua e la polvere – ottimo per il duro impiego industriale e per tutte le condizioni meteorologiche in caso di misurazioni all'aperto. Grazie alla costruzione a due componenti con protettori di gomma integrati, è resistente agli urti fino a una altezza di caduta di 1,80 metri. Pointer laser integrato: Esemplifica la localizzazione veloce dei punti problematici e il rilevamento visuale del target in aree poco illuminate. Funzioni molteplici di misurazione di analisi: Risultati affidabili, veloci ed esatti, grazie alla misurazione dinamica a otto punti, monitoraggio automatico delle temperature, misurazioni delle differenze, analisi del profilo lineare, analisi delle aree, funzione isotermica e funzione di allarme. Management intelligente dell'energia: Alta prestazione delle batterie, misurazioni più lunghe in un pezzo. Correzione della temperatura ambientale riflessa: Se la superficie dell'oggetto di misurazione ha un basso grado di emissione e la temperatura dell'oggetto si distingue in modo relativamente forte dalla temperatura della superficie, le temperature misurate dalla termocamera vengono influenzate. Grazie all'adeguamento della temperatura ambientale riflessa, questi errori di misurazione possono essere compensati. Software d'analisi professionale: Nessuna spesa aggiuntiva per costosi software: Valido programma di analisi e di documentazione con numerose funzioni per la valutazione, l'organizzazione e la documentazione, già contenuto nella fornitura. Bluetooth (opzionale): Possibilità di collegamento senza cavi per un auricolare opzionale. Registrazione lingua: Commentate ogni registrazione in loco con delle preziose informazioni aggiuntive (necessario headset opzionale). Slot per scheda memoria mircoSD: Gestione semplice della memoria, migliaia di immagini hanno spazio sulla scheda mircoSD fornita. Grazie alla semplice sostituzione delle schede, la capacità di memoria è praticamente illimitata. Formato file standard: Memorizzazione di tutte le informazioni a infrarossi in un formato JPEG completamente radiometrico. Non è necessario alcun software speciale per la lavorazione, come avviene con i formati dei file proprietari. Vantaggio: Più flessibilità durante l'analisi e la valutazione, elaborazione più veloce dei report. Funzione di visualizzazione immagine in immagine DuoVision Plus: Combina le informazioni dell'immagine a infrarossi con i dettagli con contrasti forti dello spettro visibile della fotocamera a immagine reale per visualizzare sul display della fotocamera una fusione di termoimmagini estremamente dettagliata, in tempo reale. Vantaggio: Orientamento, localizzazione e valutazione più facili durante la misurazione. Funzione software DuoVision Plus: L'immagine a infrarossi e l'immagine reale possono essere sovrapposte con qualsiasi intensità, grazie al software, per una valutazione migliore e una documentazione professionale, e successivamente possono essere salvate come termoimmagine con contorni definiti, nella quale vengono fuse le informazioni radiometriche dell'immagine con i dettagli ricchi di contrasti dell'immagine reale, in una raffigurazione. Funzione video a infrarossi: Con i video a infrarossi non radiometrici, i processi come il comportamento di riscaldamento e di raffreddamento possono essere rappresentati nell'arco di un periodo di tempo definito da elementi costruttivi elettronici e meccanici o da altri oggetti. Riprese video a infrarossi radiometriche, in tempo reale (con l'upgrade Realtime opzionale): Le registrazioni video a infrarossi radiometriche, in tempo reale su un PC collegato con la termocamera tramite una interfaccia veloce USB 2.0, consentono delle analisi dettagliate dei processi termici. Tutte le informazioni sulle temperatura di ogni singolo sensore sono contenute nel video, per consentire una valutazione. Fotocamera digitale integrale con 5 megapixel: L'ispezione dell'oggetto diventa più veloce e semplice, grazie alla contemporanea visualizzazione e registrazione delle riprese radiometriche a infrarossi e delle immagini reali ad alta risoluzione. Fotoluce integrata: Migliori risultati delle foto grazie all'illuminazione ottimale delle aree scure durante la registrazione delle immagini reali. Possibilità di collegamento per obiettivi di ricambio opzionali: Nella gran parte delle situazioni, l'obiettivo standard è la soluzione migliore, ma per alcune applicazioni, a volte si necessita di un altro campo visivo. Al contrario delle fotocamere con un obiettivo fisso, con le fotocamere con un obiettivo intercambiabile, in caso di necessità, è possibile collegare anche dei teleobiettivi o degli obiettivi grandangolari per analizzare degli oggetti particolarmente piccoli o grandi.

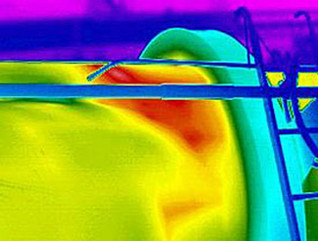

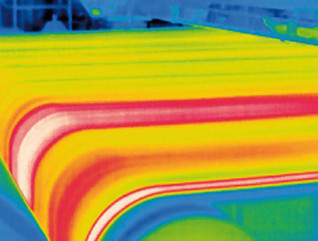

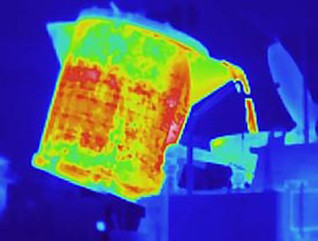

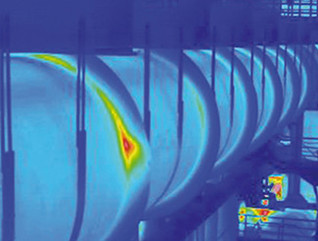

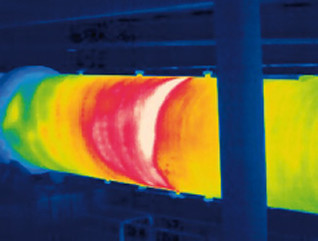

Utilizzate le termocamere della Serie IC durante le attività di monitoraggio e manutenzione degli impianti industriali, come ad esempio per il controllo dei processi di combustione o la verifica dei processi termici. Anche il monitoraggio dell’isolamento termico dei macchinari e degli impianti rappresenta un tipico ambito di applicazione delle termocamere IC. Lo stesso vale per gli interventi di manutenzione preventivi. Gli “Hot spot” (punti più caldi), ad esempio, possono indicare un principio di danneggiamento nei sistemi di trasmissione.

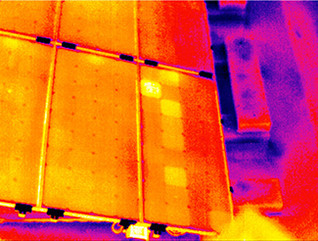

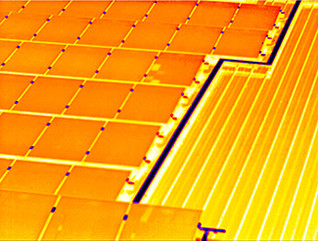

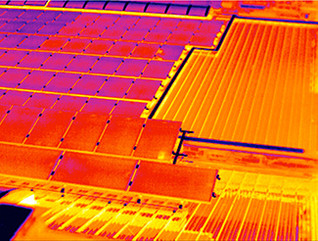

Con una termocamera IC, moduli difettosi e collegamenti si lasciano identificare facilmente. Installatori d’impianti solari ed elettricisti possono assicurarsi del funzionamento del loro impianto subito dopo l’installazione con un’attenta ispezione, in cui documentano termograficamente il funzionamento. I proprietari di case approfittano della possibilità di poter controllare periodicamente il perfetto funzionamento e il rendimento del loro impianto fotovoltaico, scoprendo così in breve tempo danni causati da sassi, sporco, umidità o cortocircuiti.

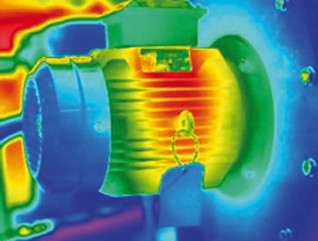

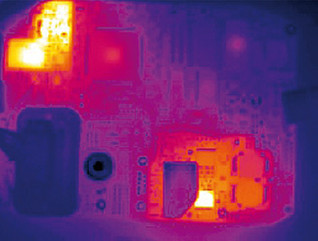

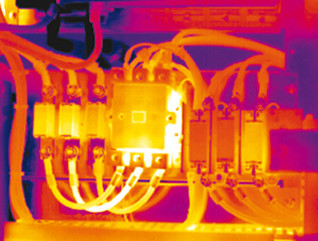

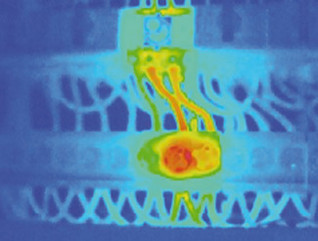

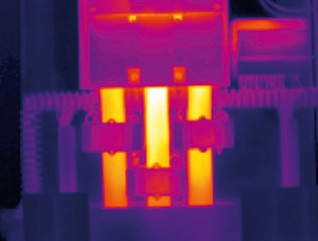

Sia che si tratti di armadi elettrici, motori elettrici o altri dispositivi a corrente, grazie alle termocamere IC è possibile individuare preventivamente eventuali componenti rovinati o allacciamenti danneggiati ed eliminare quindi eventuali guasti, in modo tale da evitare gli ingenti costi dovuti all’interruzione della produzione e ridurre il rischio di incendio.

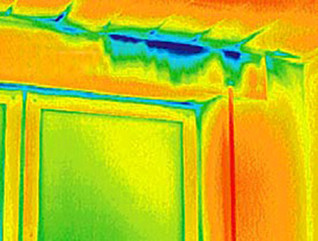

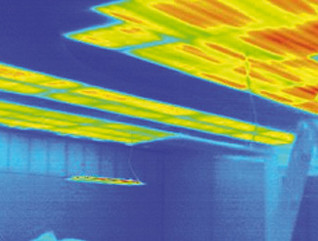

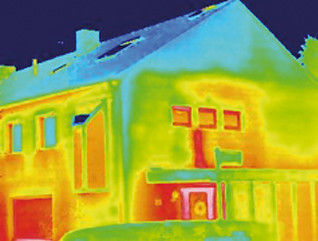

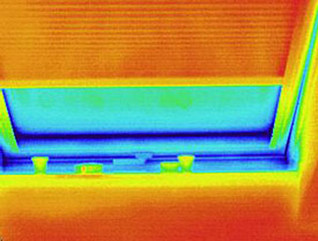

Le termocamere IC si adattano perfettamente alle attività di individuazione e documentazione di perdite energetiche in prossimità di porte e finestre esterne, cassettoni per tapparelle, nicchie per termosifoni e nell’intera abitazione, dovute ad esempio alla scarsità o alla mancanza di isolamento. Sfruttate questi misuratori ottimali per una ampia diagnosi e manutenzione nel campo della consulenza energetica.

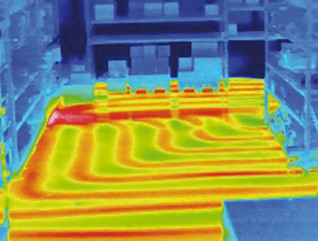

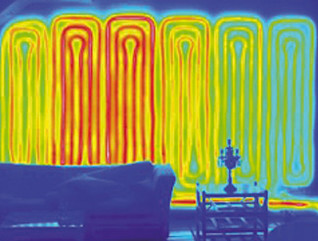

Le termocamere della Serie IC permettono di individuare in modo rapido ed esatto le perdite invisibili all’occhio umano in tubature nascoste o inaccessibili, come ad esempio negli impianti di riscaldamento a pavimento. In questo modo inoltre è possibile svolgere le attività di manutenzione limitando i danni e riducendo le spese.
In questo modo inoltre è possibile svolgere le attività di manutenzione limitando i danni e riducendo le spese.

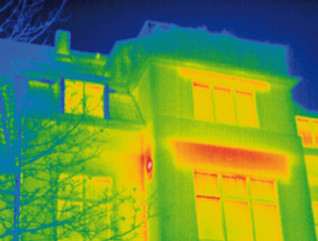

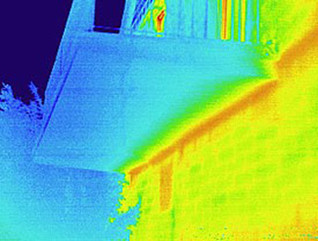

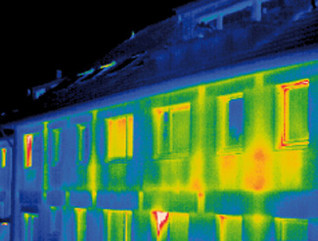

Sia che si tratti di edifici in realizzazione o costruzioni edili complete, attraverso le misurazioni termografiche eseguite con la termocamera IC è possibile individuare già nella fase di costruzione, eventuali lacune nell’isolamento termico o ancora difetti fisici dell’edificio o di elementi edili nascosti. In questo modo è possibile far valere tempestivamente il proprio diritto di garanzia e garantire un risparmio energetico. Anche nell’ambito di interventi di ristrutturazione, le misurazioni termografiche rappresentano una base di pianifica-zione affidabile per le misure di intervento finalizzate a ridurre il dispendio energetico.
Inoltre, sempre grazie alle funzioni della termocamera, è possibile fare il punto della situazione relativamente alle condizioni termiche e climatiche dell’edificio.

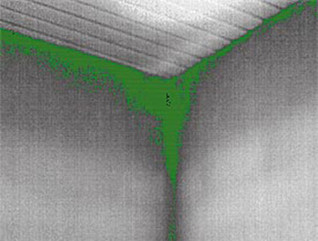

In questo modo, eventuali zone dell’edificio esposte al rischio di condensazione (punto di rugiada) possono essere individuate in modo rapido e semplice, prevenendo quindi la formazione di funghi e muffe tossiche e allergeniche, che altrimenti si svilupperebbero senza le adeguate misure di intervento edilizio.
Termografia per tutti – incluso l'equipaggiamento completo
IC085LV e IC125LV rappresentano lo stato più moderno delle termocamere professionali a tempo reale, con la tecnica d'avanguardia da 50 Hz della serie IC di successo, che consente l'impiego di sistemi di termografie di alta qualità, anche con un budget ridotto.
Grazie alle loro numerose caratteristiche, queste termocamere non solo sono trasparenti in modo veloce ed efficace durante le misurazioni termografiche, ma anche la struttura del modello è trasparente in modo piacevole:
Entrambe le fotocamere vengono fornite con l'equipaggiamento completo, si differenziano solo l'intervallo di misurazione della temperatura!
Le caratteristiche più importanti della dotazione della IC085LV e della IC125LV sono state da noi elencate nella seguente tabella, e subito accanto trovate la spiegazione di come potete approfittarne concretamente nella pratica:
Grazie agli indiscussi vantaggi di queste procedure, le misurazioni termografiche sono diffuse già da parecchio tempo in diversi ambiti di attività.
Il rapporto qualità/prezzo estremamente vantaggioso dell’innovativa serie IC rende l’impiego delle fotocamere per immagini termografiche ancora più interessante anche per i più svariati macchinari e ambiti di applicazione, anche per quegli utenti che, disponendo di un budget limitato, non hanno potuto approfittare finora dei vantaggi di una tecnologia, la termografia, che consente di agire senza contatto e senza rischio di danneggiamento.
Vantaggi per la pratica:
- Fotocamera a infrarossi radiometrica di produzione originale EU
- Misurazione in tempo reale di 50 Hz e produzione in tempo reale delle immagini che garantiscono delle termoimmagini chiare e di alta qualità
- Elevata sensibilità termica
- Risoluzione geometrica alta
- Misurazione precisa della temperatura sull'intera immagine
- Comando duale con tasti e touchdisplay
- Fotocamera digitale con 5 megapixel per delle riprese brillanti delle immagini reali
- Design robusto e protetto contro gli urti, in una struttura di alta qualità a due componenti con classe di protezione IP54
- Display touch a colori da 3,5 pollici, ribaltabile
- Funzione DuoVision Plus per la visualizzazione fusa dell'immagine a infrarossi e dell'immagine reale come termogramma a contorni definiti e con maggiori dettagli
- Pointer laser integrato
- Molteplici funzioni di misurazione
- Registrazione vocale Bluetooth opzionale
- Trasferimento dati via USB
- Software d'analisi di alta qualità contenuta nella dotazione
Prestazioni immagini radiometriche Display Prestazioni immagini visive (fotocamera digitale integrata) Interfacce Alimentazione Durata funzionamento Controllo del dispositivo Organizzazione della memoria Condizioni ambientali Classe di protezione Shock Vibrazione Versione involucro Misurazione Peso Funzioni ed equipaggiamento Misurazione area 2 aree Vantaggi di utilizzo

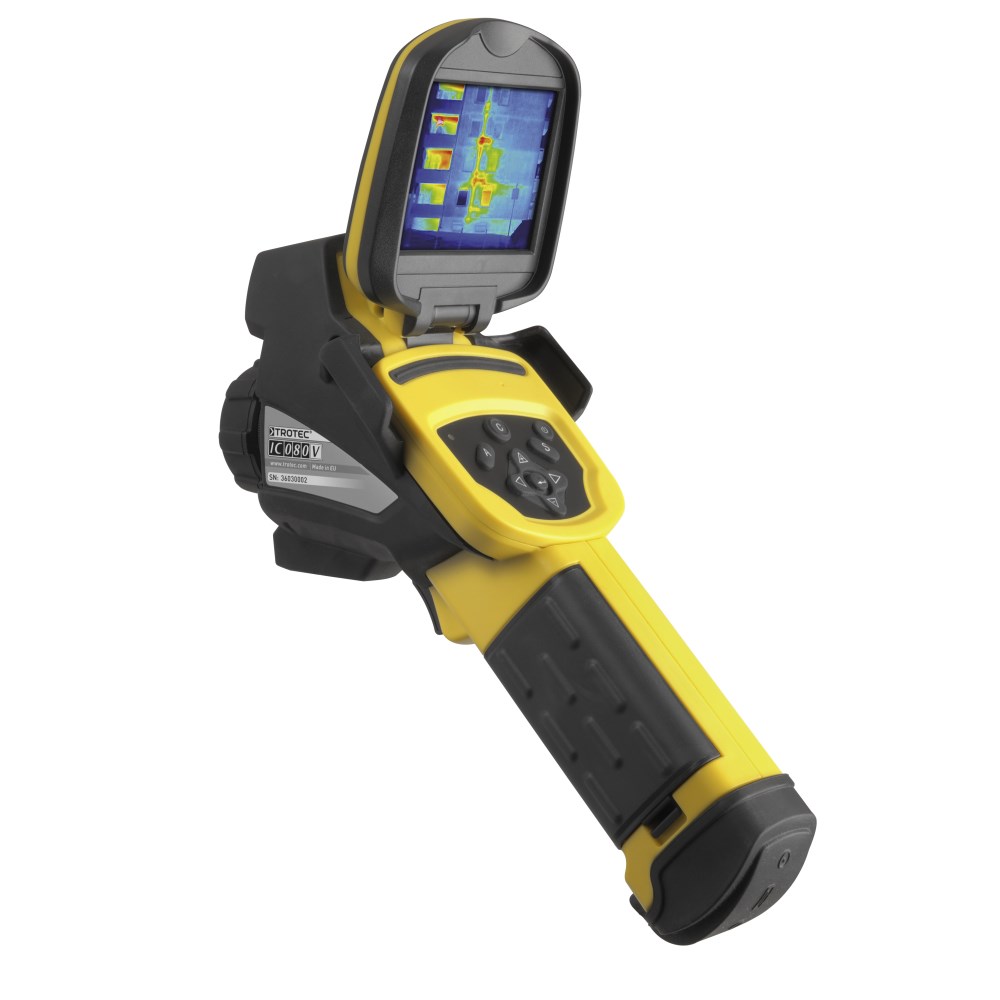

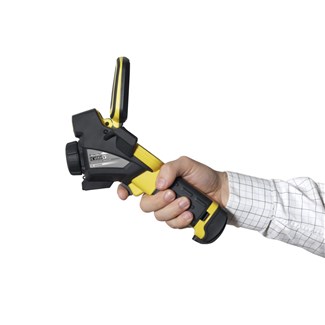

Comando del display touch con tasti duali per un utilizzo con il massimo comfort: Grazie al display touch capacitivo, la termocamera IC125LV adeguata può essere comandata a scelta tramite tastiera o tramite il display touch di 3,5 pollici.

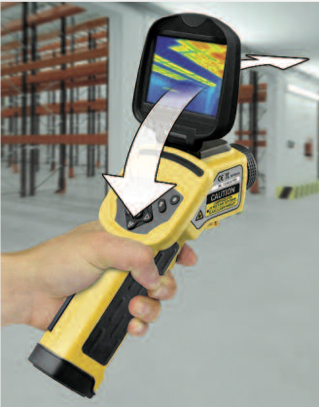

Pratica funzione a ribalta: Il display ribaltabile della IC085LV può essere inclinato senza interruzione di continuità, per un adeguamento ottimale dell'angolo di visuale, mentre chiuso serve da protezione per il monitor e la tastiera.
Sono disponibili opzional- mente anche dei tele- obiettivi e degli obiettivi grandangolare per la termocamera IC125LV.
Per le misurazioni continue, nel robusto involucro della IC085LV è stato integrato un collegamento dello stativo.
Software
Software di analisi di alta qualità incluso, con possibilità di estensione per le valutazioni video a infrarossi completamente radiometrici e registrazioni video sul PC in tempo reale
Il software compreso nella dotazione della IC085LV è non soltanto un semplice strumento per il trasferimento o la visualizzazione, ma un programma professionale con numerose funzioni per la valutazione, l'organizzazione e la documentazione dei vostri risultati di misurazione.
La funzione DuoVision Plus del software offre inoltre una opzione per la fusione delle immagini a infrarossi e quelle reali, in qualità di termoimmagini con contorni delineati. Le immagini DuoVision Plus create e salvate in questo modo uniscono le informazioni radiometriche delle immagini con i dettagli ricchi di contrasti dell'immagine reale e consentono così delle valutazioni migliori e delle documentazioni ancora più professionali.
E con l'estensione Realtime, opzionale, i termografi possono trasferire sul PC i video a infrarossi completamente radiometrici della loro fotocamera IC in modo sincrono rispetto alla misurazione, e tramite un software, lì possono valutarli direttamente in tempo reale e registrarli.
Una possibilità di analisi perfetta per esempio per l'analisi dettagliata del comportamento di riscaldamento e di raffreddamento di elementi costruttivi elettronici e meccanici o di altri oggetti nell'arco di un periodo di tempo definito.
Dati tecnici
Temperatura (°C)
Laser
Dotazione standard
Fornitura standard
Misure rilevabili e funzioni
Sensori interni
